Чиллеры: полное руководство по выбору, типам и применению

Содержание:

1. Как работает чиллер: устройство и основные компоненты
2. Типы чиллеров по способу охлаждения конденсатора
3. Модульные и моноблочные чиллеры
4. Мини чиллеры для локального охлаждения
5. Ведущие производители чиллеров
6. Как выбрать подходящий чиллер
7. Монтаж и обвязка чиллеров
8. Часто задаваемые вопросы (FAQ)

Чиллеры стали ключевым элементом центральных систем кондиционирования и широко используются в промышленности, торговле и других сферах. Благодаря разнообразию конструкций и технических решений их можно адаптировать под любые условия эксплуатации. Например, модульные чиллеры, такие как модели Energolux, подходят для обеспечения холодоснабжения предприятий, торговых и офисных центров. В этой статье мы подробно расскажем о типах чиллеров, принципе работы устройств с выносным конденсатором и основных критериях выбора оборудования.

Как работает чиллер: устройство и основные компоненты

Чиллер — это холодильное оборудование, предназначенное для охлаждения жидкости (хладагента или водного раствора), используемой в системах кондиционирования и технологических процессах на промышленных, коммерческих и жилых объектах.

Принцип работы чиллера с воздушным охлаждением основан на цикле сжатия и расширения хладагента, при котором происходит отвод тепла от охлаждаемой среды. Устройство состоит из четырёх ключевых элементов:

1. Испаритель. Основная функция испарителя — преобразование жидкой фазы хладагента в парообразную за счет поглощения тепла от охлаждаемой жидкости. В этом процессе температура теплоносителя снижается, обеспечивая нужный эффект охлаждения.
2. Компрессор. Компрессор сжимает пар хладагента, повышая его давление и температуру. Это позволяет эффективно передать тепло на следующем этапе цикла и поддерживает непрерывность холодильного процесса.
3. Конденсатор. В конденсаторе горячий пар охлаждается и переходит обратно в жидкую фазу. В зависимости от конструкции, охлаждение может быть:

• воздушным — с использованием вентиляторов;
• водяным — через водяной контур или градирню.

4. Расширительный клапан. Этот элемент дозирует подачу хладагента в испаритель, одновременно снижая его давление. Благодаря этому хладагент готов к новому циклу охлаждения.

Типы контуров в чиллерах

В зависимости от условий эксплуатации и специфики объекта, в чиллерах применяются различные типы контуров охлаждения. Каждый тип имеет свои особенности и предназначен для решения конкретных задач.

Фреоновые контуры

Фреоновые контуры представляют собой замкнутые системы, работающие на основе фазового перехода хладагента. Принцип работы основан на испарении и конденсации фреона в специальных теплообменниках.

Область применения:

• стандартные системы кондиционирования и охлаждения;
• объекты с постоянной положительной температурой окружающей среды;
• помещения без риска замерзания теплоносителя;
• системы с высокими требованиями к энергоэффективности.

Особенности:

• прямое охлаждение без промежуточного теплоносителя;
• высокий коэффициент энергоэффективности;
• компактная конструкция оборудования.

Гликолевые контуры

Гликолевые контуры используют водно-гликолевую смесь в качестве промежуточного теплоносителя. Такие системы обеспечивают надежную защиту от замерзания и позволяют работать в широком диапазоне температур.

Область применения:

• регионы с низкими температурами окружающей среды;
• установки, работающие круглогодично в условиях отрицательных температур;
• системы наружного размещения оборудования;
• объекты с требованиями по антифризной защите.

Особенности:

• защита от замерзания при температурах до -40°C и ниже;
• возможность работы в экстремальных климатических условиях;
• дополнительная система циркуляции теплоносителя.

Выбор типа контура

Выбор конкретного типа контура определяется техническими требованиями проекта, климатическими условиями эксплуатации и спецификой объекта. Каждое решение имеет свои преимущества и оптимально подходит для определенных условий применения.

Типы чиллеров по способу охлаждения конденсатора

Чиллер может иметь конденсатор с воздушным или водяным охлаждением. Каждый вариант имеет свои особенности и преимущества.

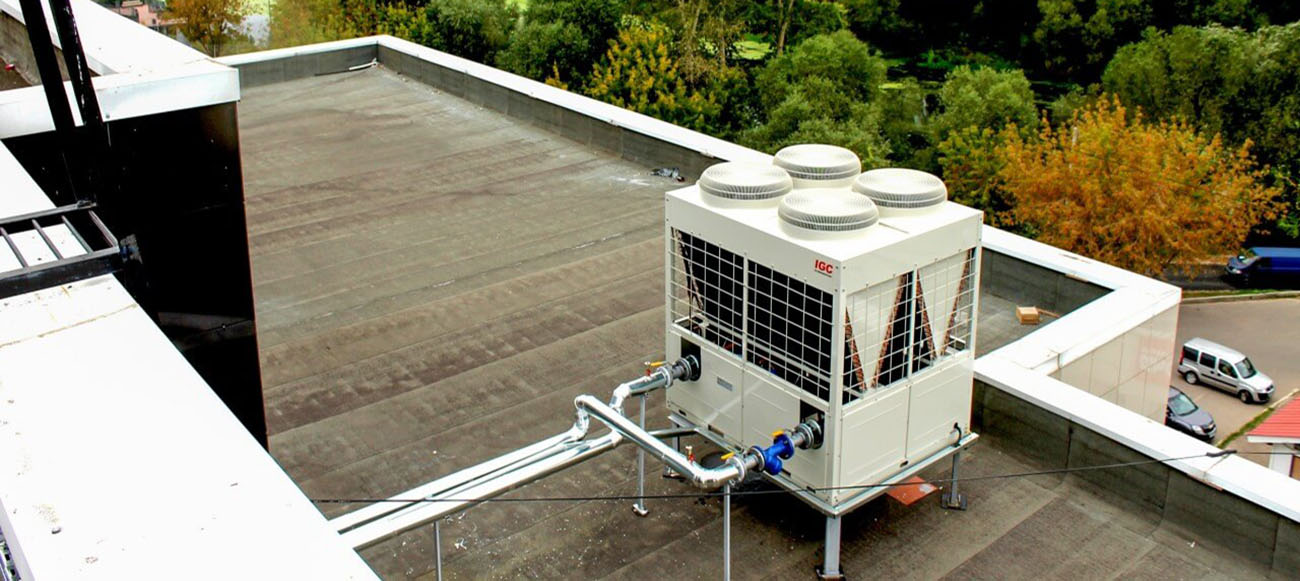

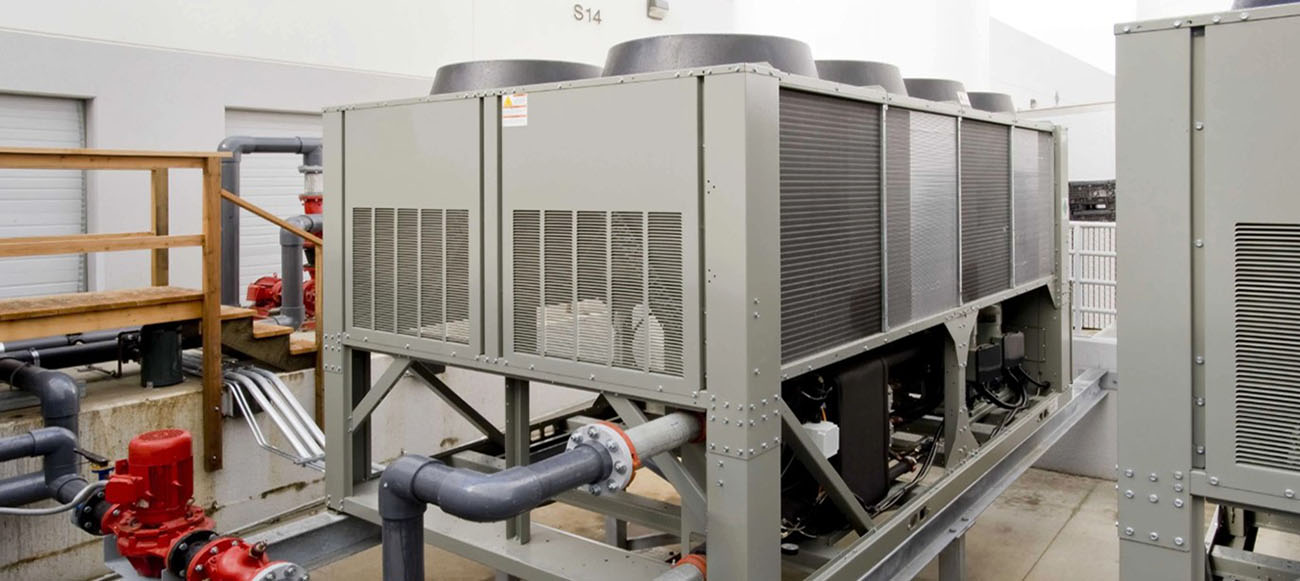

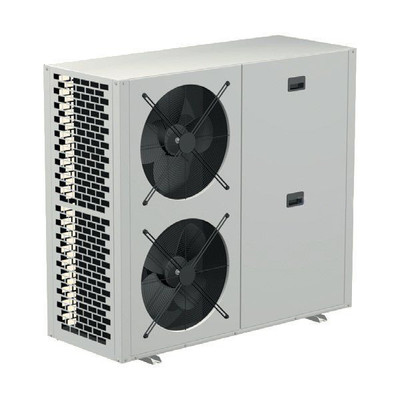

Чиллер с воздушным охлаждением конденсатора комплектуется вентилятором, который осуществляет обдув теплообменника наружным воздухом. Среди отличительных особенностей стоит отметить возможность установки на улице. К преимуществам чиллера с выносным воздушным конденсатором относятся быстрый и простой монтаж, а также отсутствие частого и дорогостоящего обслуживания.

В поисках эффективного решения стоит обратить внимание на чиллер со встроенным гидромодулем. Это готовая к использованию установка, которая включает все необходимые элементы и быстро монтируется, экономя время благодаря отсутствию необходимости в отдельной установке насосного блока.

Принцип работы чиллера с водяным охлаждением отличается тем, что для отвода тепла используется вода. Чаще всего конденсаторы в таких системах размещаются в трубах или специальных емкостях. Схема чиллера с водяным охлаждением обычно включает замкнутый контур с градирней. Несмотря на то, что установка такой системы более сложная и требует регулярного обслуживания, она отличается высокой эффективностью независимо от температуры окружающего воздуха и других внешних факторов.

Сравнение воздушного и водяного охлаждения

	Воздушное	Водяное
Место установки	На улице	Внутри помещения
Эффективность	Ниже, поскольку зависит от температуры воздуха	Выше, поскольку вода всегда эффективно отводит тепло
Монтаж	Простой	Более сложный из-за установки градирни
Обслуживание	Не требуется часто обслуживание	Необходимо регулярно обслуживать гидросистему
Зависимость от климата	Высокая, хуже работает на жаре	Отсутствует, эффективно работает круглый год
Стоимость оборудования	Дешевле	Дороже
Затраты на обслуживание	Минимальные	Требуются на обслуживание градирни, воду и пр.

Модульные и моноблочные чиллеры

В зависимости от конструктивных особенностей чиллеры бывают модульными и моноблочными, при этом каждый вариант обладает своими особенностями.

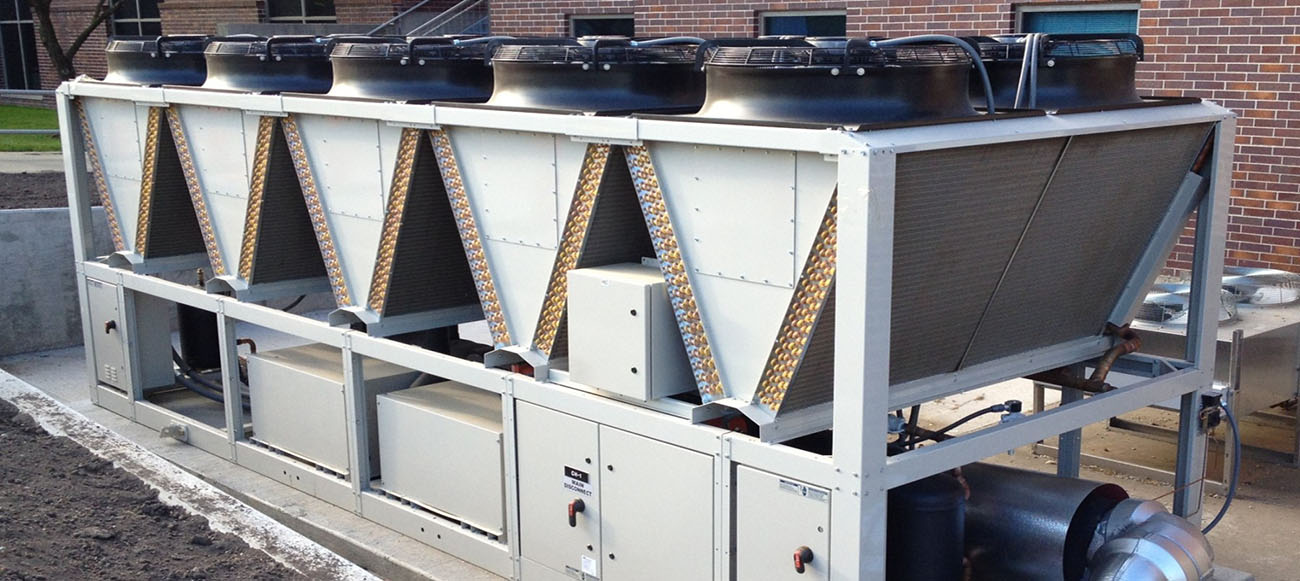

Моноблочный вариант с воздушным охлаждением представляет собой агрегат, в котором все компоненты собраны в одном корпусе. Полностью готовое изделие легко монтируется и подключается к системе. Вся система охлаждения внутри — общая и управляется одним контроллером. Чиллер моноблочный с воздушным охлаждением конденсатора проще в установке и обслуживании, но имеет фиксированную мощность. Применяется для небольших объектов, например, медицинских кабинетов или офисов. Подходит для случаев, когда нет необходимости в масштабировании.

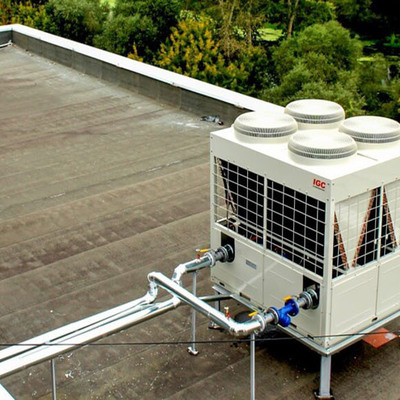

Модульный чиллер с воздушным охлаждением конденсатора отличается тем, что состоит из нескольких совместимых модулей. При этом каждый модуль представляет собой холодильную установку с компрессором и теплообменником. Они могут работать отдельно, каждый со своими настройками в зависимости от потребностей, или одновременно автоматически управляться.

Модульный чиллер применяется в следующих случаях:

• в процессе эксплуатации может потребоваться масштабирование (подключение дополнительных модулей);
• важна безотказная работа системы (если один модуль выходит из строя, остальные продолжают работать);
• требуется гибкое управление нагрузкой;
• отсутствует место для установки крупного моноблока.

Такое решение для охлаждения жидкости отлично подходит для торговых и бизнес-центров, отелей и гостиниц, производственных цехов (в том числе с переменной нагрузкой), распределительных складов и других объектов.

Мини чиллеры для локального охлаждения

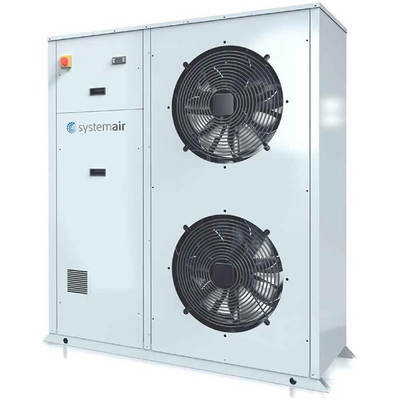

Мини чиллер представляет собой компактное устройство, которое используется локально для небольших объектов. Принцип его работы ничем не отличается от стандартных моделей. Главная разница заключается в размерах и производительности.

Мини чиллер купить стоит из-за таких преимуществ как:

• Компактность. Подходит даже для установки в ограниченном пространстве;
• Быстрый монтаж. Не требуется гидравлической обвязки;
• Небольшое энергопотребление. Эффективно справляется с задачей при незначительных нагрузках, при этом экономит энергоресурсы;
• Универсальность. Подходит для решения бытовых задач, но может применяться и для коммерческих и других объектов.

Несмотря на небольшие размеры, нашел свое применение в разных отраслях. Чаще всего используется для:

• серверных комнат;
• лабораторных и медицинских установок;
• небольших офисов и отдельных помещений;
• локального охлаждения лазерных станков и другого промышленного оборудования.

Также купить мини чиллер можно для прецизионного кондиционирования, когда важно точность поддержания температуры.

Ведущие производители чиллеров

Если нужен чиллер с выносным конденсатором воздушного охлаждения или любого другого типа, лучше всего выбирать установку из продукции известных брендов, так как это гарантирует высокое качество и надежность. Больше всего на рынке пользуются спросом модели следующих производителей:

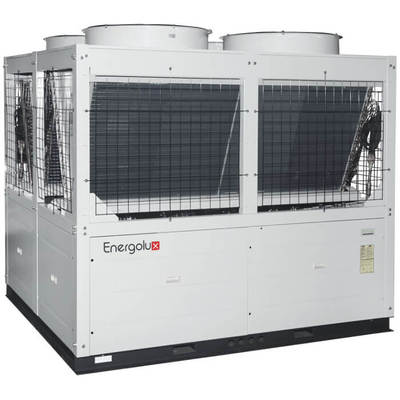

• Чиллер Energolux имеет отличное сочетание цены и качества. Агрегаты бренда отлично справляются с поставленными задачами, но обычно применяются для средних и небольших объектов;
• Чиллер Daikin стоит дорого, но его цена полностью оправдана надежностью и функциональностью. Японский производитель уверенно занимает лидирующие позиции на рынке, поскольку постоянно внедряет инновационные технологии;
• Чиллер Haier может стать хорошей альтернативой дорогостоящей техники. Несмотря на то, что компания имеет производственные мощности в Китае, вся продукция отвечает международным требованиям и высокому качеству;
• Чиллеры Lessar изготавливаются китайским производителем с ориентацией на российский рынок. Главное преимущество – сервисная поддержка в РФ. Если выбрать чиллер Lessar, цена гарантировано будет доступной;

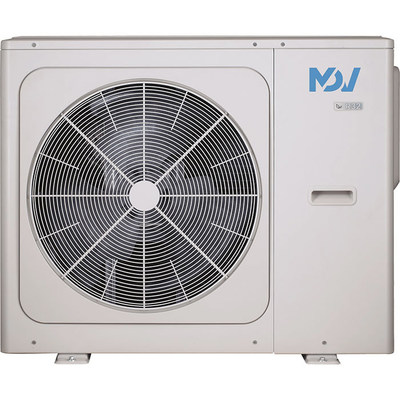

• Чиллер MDV – еще один вариант от китайского бренда. Отлично подходит для средних и крупных объектов, если правильно подобран по техническим характеристикам. Несмотря на доступную цену, способен долго служить, при этом не нуждается в дорогом обслуживании;
• Чиллер Rhoss – это одно из лучших решений на рынке. Итальянский производитель постоянно ведет инженерные разработки и внедряет их в свою продукцию. Среди преимуществ стоит отметить высокое качество сборки и соответствие европейским стандартам;

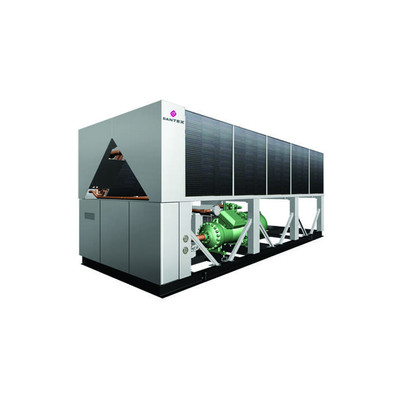

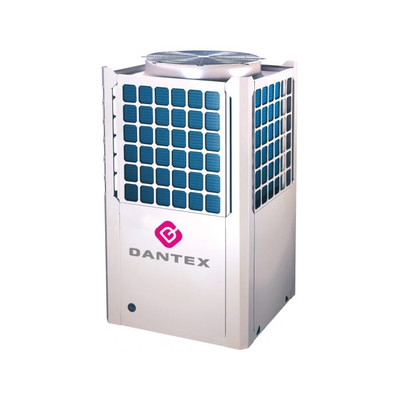

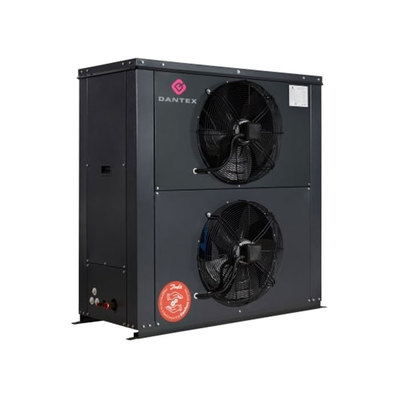

• Чиллер Dantex также имеет отличное сочетание цены и качества. Продукция ориентирована на средний сегмент. Производитель из Китая предлагает огромный выбор установок, поэтому можно подобрать оптимальное решение под любые задачи;
• Чиллер Shuft отлично подойдет для небольших офисов и других объектов. И хотя бренд менее популярен, его продукция легко и быстро устанавливается, долго служит и не нуждается в частом обслуживании.

Альтернативным выбором может стать чиллер Midea или Sysimple, особенно в эконом сегменте.

Как выбрать подходящий чиллер

Если вы не можете определиться между винтовым чиллером с водяным охлаждением или воздушным, важно учитывать ключевые параметры оборудования. Основные критерии, на которые стоит обратить внимание:

• Мощность. Подбирается в зависимости от тепловой нагрузки здания или оборудования. Важно учитывать запас по производительности на случай пиковых нагрузок;
• Тип охлаждения конденсатора. Воздушное охлаждение — проще в установке, не требует водоснабжения. Чиллер с водяным охлаждением купить разумно будет для крупного объекта, так как он более эффективен и не зависит от времени года;
• Уровень шума. Актуально для жилых или общественных зданий. В таких случаях выбирают малошумный чиллер с выносным конденсатором;
• Габариты и место установки. Нужно учитывать доступность монтажной площадки, возможность транспортировки и подключения. Для ограниченных помещений подойдут компактные модели или мини чиллер.

Кроме этого, нужно учитывать назначение оборудования и особенности помещения, а также климат региона, поскольку в регионах с жарким летом нужно выбирать установку с запасом мощности.

Правильный выбор чиллера требует анализа множества факторов: от технических характеристик до условий эксплуатации и бюджета. Если вы сомневаетесь в выборе типа охлаждения или модели, лучше всего проконсультироваться со специалистом или воспользоваться помощью инженера по холодильному оборудованию.

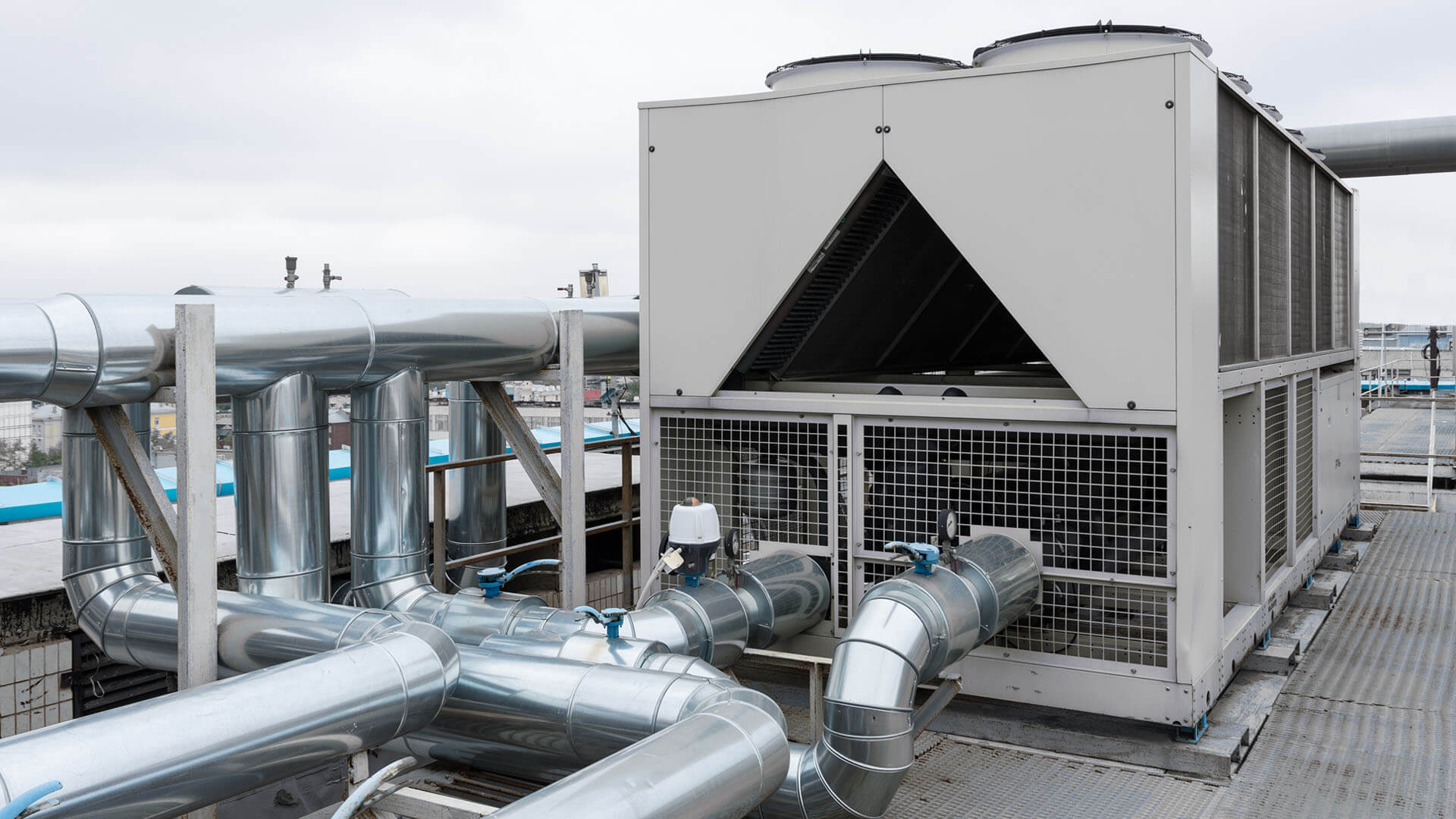

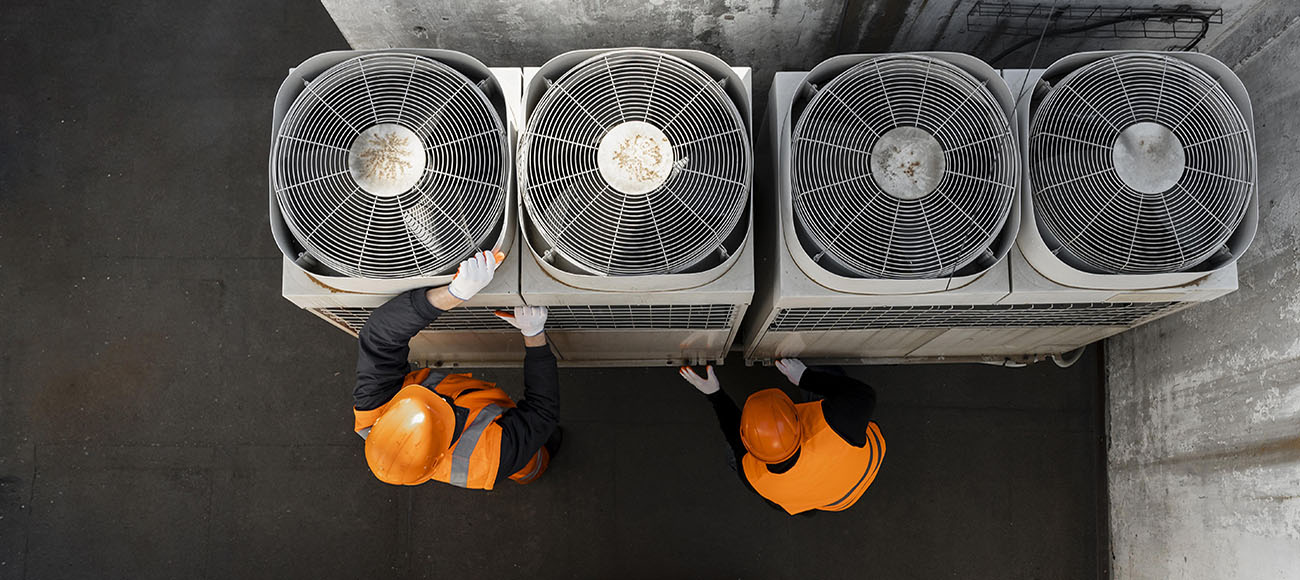

Монтаж и обвязка чиллеров

Установка и запуск чиллера — ответственный процесс, требующий точного соблюдения технологий и проектных решений. Неправильный монтаж может привести к снижению эффективности, увеличению энергопотребления и даже выходу оборудования из строя. Рассмотрим этапы работ.

Подготовка площадки

Перед началом монтажа важно тщательно подготовить место установки:

• для воздушных чиллеров необходимо выделить хорошо проветриваемое пространство на улице или в помещении с достаточным отступом от стен;
• для водяных систем требуется помещение с хорошим доступом для обслуживания и возможность подключения к водопроводу и канализации.

Поверхность должна быть ровной и способной выдержать массу оборудования. При необходимости устраивается бетонный фундамент или металлические опоры.

Установка оборудования

Чиллер устанавливается на заранее подготовленное основание. Важно обеспечить:

• горизонтальное положение агрегата;
• зазоры для доступа к сервисным зонам и коммуникациям.

Использование виброизоляторов, чтобы снизить уровень шума и предотвратить передачу вибраций на конструкции здания.

Гидравлическая обвязка

Этот этап особенно важен для чиллеров с водяным охлаждением. Обвязка включает:

• подключение трубопроводов к контуру хладагента и системе охлаждения;
• установку циркуляционных насосов (часто встроенных в гидромодуль);
• монтаж фильтров, клапанов, воздухоотводчиков и расширительных баков;
• промывку системы и опрессовку для проверки герметичности.

Для сложных систем рекомендуется использовать автоматизированные блоки управления потоками и контроля температуры.

Электрическое подключение

Правильное электропитание — ключевой фактор надежной работы чиллера. Подключение выполняется строго по проектной схеме. Обязательна установка защитной автоматики:

• УЗО;
• автоматических выключателей;
• частотных преобразователей (при наличии инверторных компрессоров).

Все соединения должны быть выполнены с использованием маркированных кабельных линий и защищены от внешних воздействий.

Пусконаладочные работы

На этом этапе оборудование вводится в эксплуатацию:

• проверяются параметры хладагента, давление, температурные режимы;
• тестируется работа всех контуров и взаимодействие с системой управления;
• выполняется настройка контроллера, программирование графиков работы, аварийных режимов и сигнализаций.

В случае обнаружения неисправностей проводится корректировка параметров или замена элементов.

Сдача в эксплуатацию

После завершения пусконаладки оформляется акт ввода в эксплуатацию. Система готова к работе при условии:

• регулярного технического обслуживания;
• контроля уровня хладагента и состояния теплообменников;
• периодической промывки и дезинфекции контуров (особенно в системах с водой).

Не экономьте на проекте! Особенно для крупных объектов — профессиональная разработка схемы обвязки и подбора оборудования сэкономит деньги в будущем. Используйте качественные материалы при монтаже трубопроводов и электрооборудования и доверяйте установку только сертифицированным специалистам.

Часто задаваемые вопросы (FAQ)

Какой чиллер выбрать для офиса/завода/лаборатории?

Для офиса подойдет компактная установка с воздушным охлаждением и встроенным гидромодулем. Для завода — мощный модульный чиллер с воздушным охлаждением, или лучше даже водяным. Для лаборатории важна точность и стабильность, поэтому лучше выбрать малошумный инверторный вариант с прецизионным управлением температурой.

В чём разница между чиллером и обычным кондиционером?

Обычный кондиционер сразу охлаждает воздух в помещении — он проще, но подходит только для небольших объектов. Схема работы чиллера с водяным охлаждением, как впрочем, и воздушным, отличается тем, что установка охлаждает воду или хладагент, который циркулирует по системе и через фанкойлы снижает температуру воздуха.

Как обслуживать чиллер?

Чиллер требует регулярного технического обслуживания: очистки теплообменников, проверки давления и утечек хладагента, контроля работы компрессоров и насосов. Также важно проверять электрические соединения, автоматику и при необходимости менять фильтры. Профилактика проводится минимум раз в сезон, а для промышленных объектов — чаще.

Можно ли чиллер установить самостоятельно?

Самостоятельная установка не рекомендуется, поскольку это сложное оборудование, требующее профессионального монтажа, гидравлических и электрических подключений, а также пусконаладочных работ. Лучше доверить установку сертифицированным специалистам.
