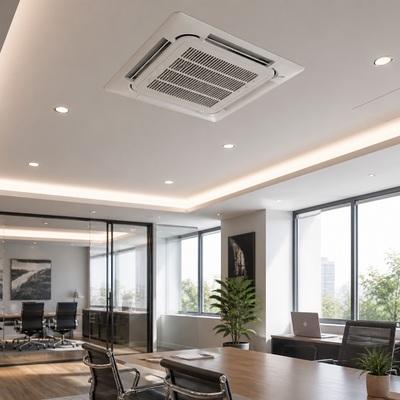

Что такое фанкойл и зачем он нужен

В холлах гостиниц, бизнес-центрах или крупных торговых комплексах можно заметить компактные блоки под потолком, из которых веет прохладой летом и теплом зимой. При этом нет привычных наружных блоков сплит-систем на фасадах. Такое оборудование называется "фанкойл". Термин происходит от английских слов fan (вентилятор) и coil (змеевик, теплообменник). Простыми словами, устройство похоже на внутренний блок обычного кондиционера, но вместо фреона по трубкам циркулирует вода или незамерзающая жидкость. Не производит холод или тепло самостоятельно, а только передаёт от внешнего источника - чиллера или центрального котла. Благодаря этому одна мощная наружная установка может обслуживать десятки или даже сотни комнат. Такое решение называют центральной системой кондиционирования, или системой «чиллер-фанкойл». Далее рассмотрено детально, из чего состоит этот прибор, как функционирует и почему выбирают для крупных объектов.

Если говорить максимально просто, фанкойл - теплообменник, обдуваемый вентилятором. Подходят два патрубка: по одному поступает охлаждённая или нагретая вода, по другому возвращается обратно к чиллеру или котлу. Проходя через медные трубы с алюминиевым оребрением, жидкость отдаёт или забирает тепло у воздуха, который прогоняет через блок вентилятор. Таким образом, фанкойл - конечный исполнительный элемент системы кондиционирования, отвечающий за подготовку воздуха непосредственно в помещении. Не имеет собственного компрессора и не зависит от фреоновых магистралей, что делает безопасным для монтажа в жилых и общественных зданиях. Важное отличие от сплит-системы: в одной комнате можно установить несколько фанкойлов, подключённых к общему чиллеру. А ещё это позволяет прятать массивные наружные блоки в подвалах или на крышах, не портя архитектуру фасада.

Часто возникает путаница: фанкойл и кондиционер - одно и то же? Нет, но выполняют схожие задачи. Фанкойл - часть системы водяного охлаждения и обогрева, тогда как классический кондиционер (сплит-система) - самостоятельное фреоновое устройство. Первый используют там, где нужна большая мощность (от 5 кВт и выше) и централизованное обслуживание множества зон: гостиницы на 200 номеров, офисные этажи, больницы, аэропорты. В частном доме площадью 300–500 м² система «чиллер-фанкойл» тоже встречается, но это дорогое решение, требующее выделенного места под чиллер и гидромодуль. Тем не менее, есть фанаты: те, кто ценит тишину (наружный блок можно убрать за 50 метров от дома) и независимость от сезонных перепадов температуры. Окупаемость такой системы при круглогодичном использовании - от 3 до 7 лет.

Как работает фанкойл: от чиллера до воздушного потока

Принцип работы фанкойла. Система состоит из трёх ключевых звеньев: чиллер (или тепловой насос/котёл), гидравлический модуль (насосная станция) и сами фанкойлы. Чиллер охлаждает воду до температуры 7–12°C летом либо нагревает до 40–60°C зимой (если это тепловой насос или дополнительный бойлер). Циркуляционный насос подаёт эту жидкость по трубам к каждому фанкойлу. Внутри блока установлен трёхходовой или двухходовой клапан, который открывается по команде комнатного термостата. Как только температура в помещении отклоняется от заданной, клапан пропускает поток воды в теплообменник. Вентилятор обдувает рёбра змеевика, и воздух охлаждается (или нагревается), после чего выбрасывается в комнату. Когда нужный градус достигнут, клапан закрывается, вода перестаёт поступать, но вентилятор может продолжать работать на малой скорости, имитируя вентиляцию.

В чем разница между двухтрубной и четырёхтрубной схемой? Это важно. В двухтрубных фанкойлах одна пара труб - по ним летом течёт холодная вода, зимой - горячая. Переключение режимов происходит централизованно на чиллере или в распределительном узле. Недостаток: нельзя одновременно охлаждать одни комнаты и греть другие. Четырёхтрубные фанкойлы имеют два независимых теплообменника и две пары труб: одна для холода, другая для тепла. Это позволяет любой комнате выбирать свой режим в любое время года. Такая схема дороже и сложнее в монтаже, но часто ставится в гостиницах, где одному гостю нужно охлаждение, а другому - обогрев. Кстати, вентилятор в фанкойле может иметь 3–4 скорости, и вращение регулируется либо вручную (пультом или настенным контроллером), либо автоматически - по разнице между заданной и фактической температурой.

Устройство фанкойла: разбор основных узлов

Чтобы уверенно выбирать фанкойл, полезно знать анатомию. Корпус из оцинкованной стали с порошковой покраской или пластика скрывает следующие компоненты:

• Теплообменник (змеевик). Чаще всего из медных трубок диаметром 9,52 или 12,7 мм с насаженными алюминиевыми пластинами (шаг оребрения 1,5–2 мм). Чем больше рядов трубок (2, 3 или 4 ряда), тем выше холодопроизводительность при тех же габаритах. Но растёт и аэродинамическое сопротивление.
• Вентилятор (fan). Используют тангенциальные (для низкопрофильных настенных моделей), центробежные (для канальных и кассетных) или осевые (редко, в основном в промышленных версиях). Центробежные вентиляторы с улиткой создают высокое статическое давление, что важно при длинных воздуховодах.
• Электродвигатель. Как правило, многоскоростной асинхронный или бесщеточный EC-мотор (электронно-коммутируемый). EC-двигатели в 1,5–2 раза экономичнее и тише, но стоят дороже.
• Поддон для конденсата. При охлаждении влажного воздуха выпадает роса - капли стекают в поддон и отводятся через дренажную трубку. Если фанкойл работает на обогрев, конденсата нет.
• Фильтр грубой очистки. Удерживает пыль размером до 10–20 микрон. Требует промывки раз в 1–3 месяца.
• Клапан с электроприводом. Двухходовой (просто открывает/закрывает поток) или трёхходовой (переключает воду в байпас, когда не нужно). Привод бывает термоэлектрический (медленный, но дешёвый) или сервомоторный (быстрый, надёжный).
• Блок управления. Принимает сигналы от настенного термостата, управляет скоростью вентилятора и положением клапана. В современных моделях есть поддержка протоколов Modbus, KNX для интеграции в «умное здание».

Дополнительно могут устанавливаться электрические ТЭНы (для работы без чиллера зимой), УФ-лампы для обеззараживания воздуха или нагреватели поддона, чтобы конденсат не замерзал при отрицательных температурах.

Какие бывают фанкойлы: виды и особенности монтажа

Фанкойлы классифицируют по способу установки и исполнению. Самые популярные типы:

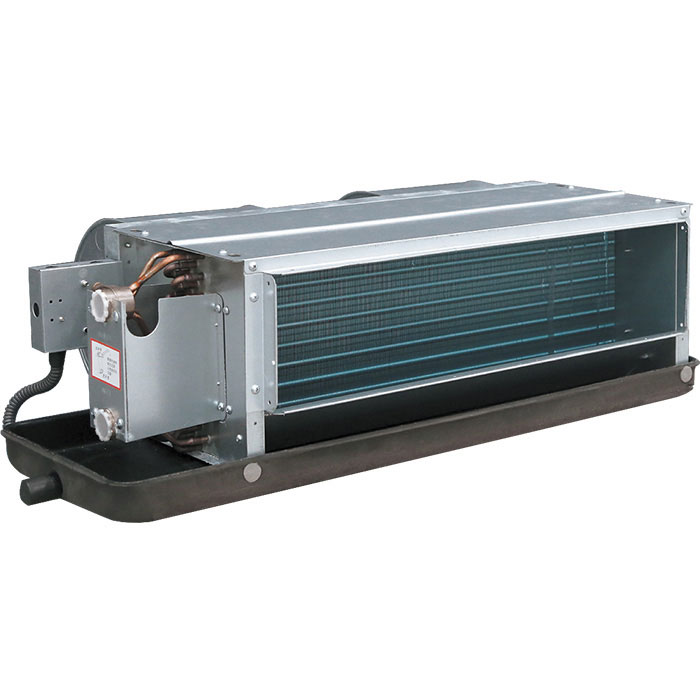

Канальные - монтируются внутри подвесного потолка или в подсобном помещении. Подключаются гибкие или жёсткие воздуховоды, разводящие подготовленный воздух в несколько комнат. Такие модели развивают высокое статическое давление (до 300 Па), поэтому могут обслуживать сеть воздуховодов длиной до 50 метров. Идеальное решение для офисов с фальшпотолками, ресторанов и магазинов. Минус - для доступа при обслуживании нужен люк или съёмная панель.

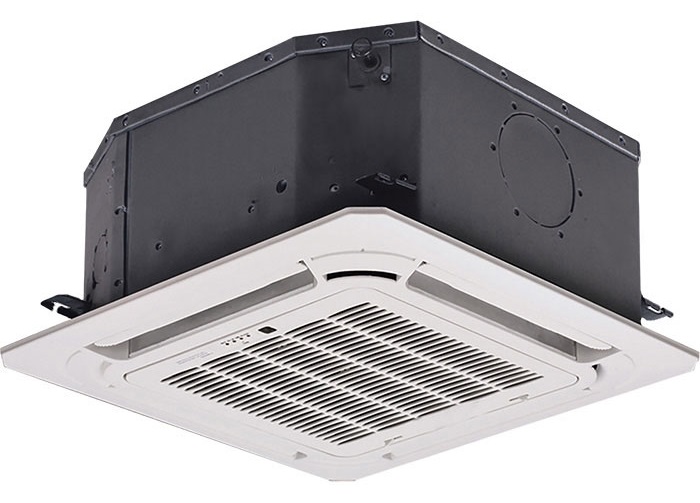

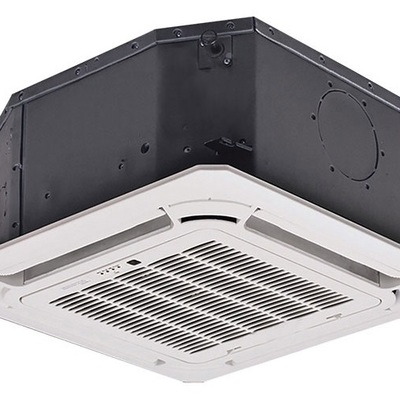

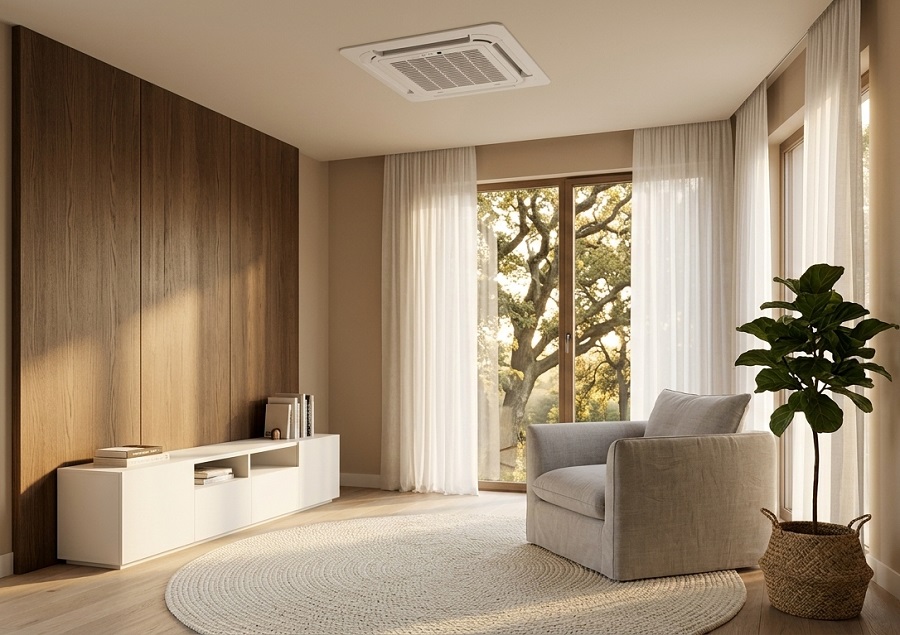

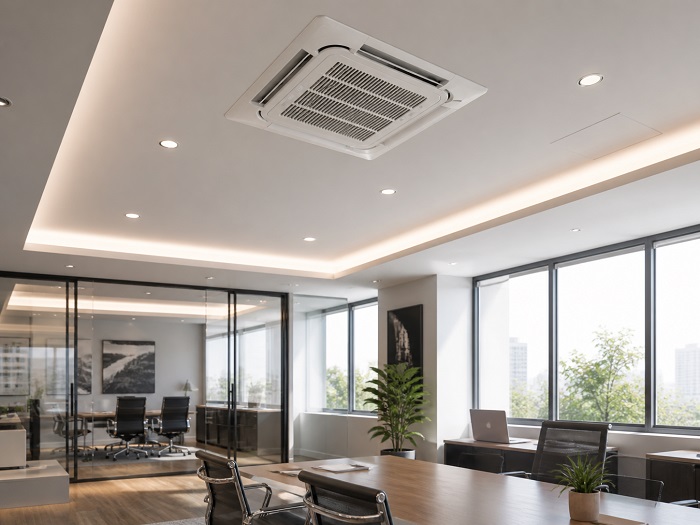

Кассетные - встраиваются в подвесной потолок, видна только декоративная решётка размером 600×600 или 940×940 мм. Равномерно распределяют воздух на 4 стороны. Выбирают для помещений с высокими потолками (от 2,8 м) и требованием к дизайну - библиотеки, выставочные залы, приёмные. Некоторые модели имеют дренажную помпу для откачки конденсата, если естественный слив невозможен.

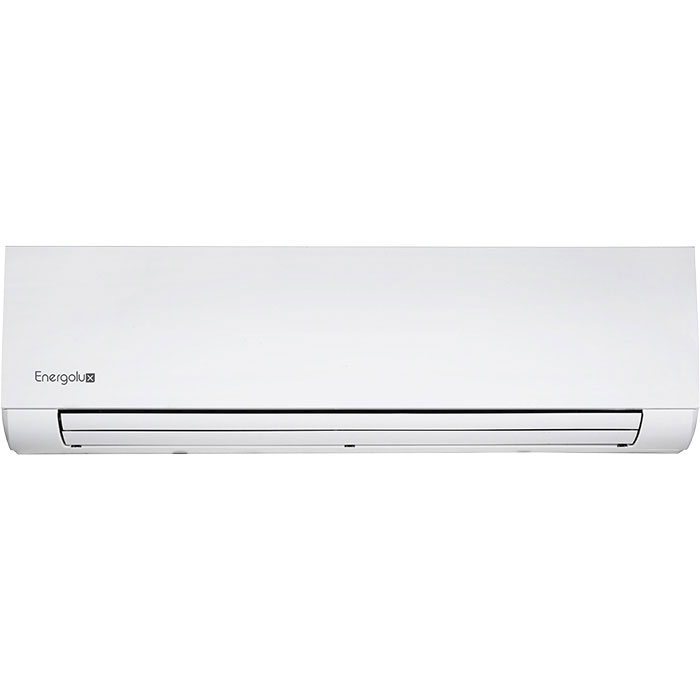

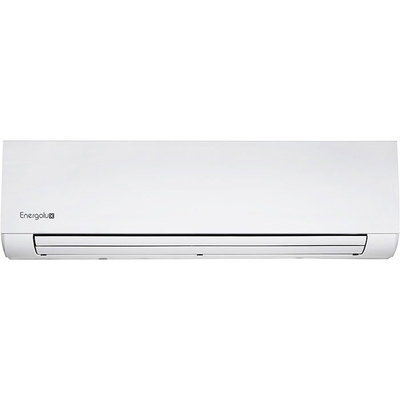

Настенные - внешне похожи на внутренние блоки сплит-систем. Крепятся на стену под окном или в удобном месте. Самые доступные по цене и простые в монтаже. Но заметны в интерьере и создают менее равномерное распределение воздуха по сравнению с кассетными.

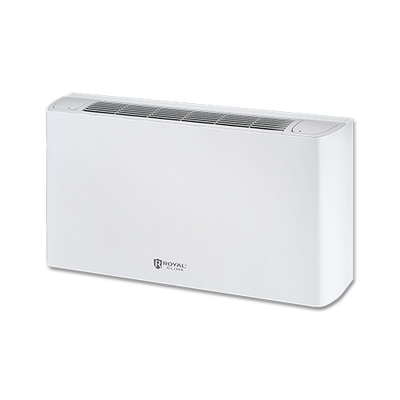

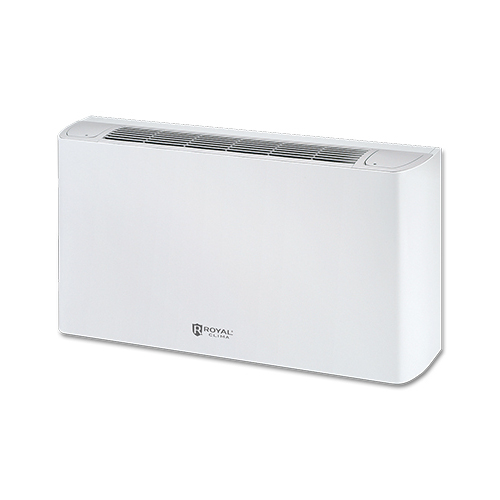

Напольные и напольно-потолочные. Первые устанавливаются на пол вертикально (часто в нишах или под окнами), вторые можно монтировать либо на полу, либо под потолком, перевернув корпус. Универсальный вариант для помещений без возможности скрытой установки - например, в исторических зданиях с лепниной, где нельзя штробить потолок.

Чем отличается канальный фанкойл от кассетного

Почему нельзя вместо кассетного блока поставить канальный и наоборот? Разница кроется в области применения. Канальный фанкойл - «рабочая лошадка» для разветвлённых систем вентиляции. Может подмешивать уличный воздух (если подвести воздухозабор), работать с рекуператором и обеспечивать несколько изолированных комнат. Но шумоизоляция требует отдельного кожуха, а монтаж воздуховодов увеличивает стоимость проекта. Кассетный тип - готовое решение для одного помещения среднего размера (до 100–150 м²). Даёт веерную раздачу воздуха, практически бесшумен (23–35 дБ) и эстетичен.

Ещё одно различие - обслуживание. У кассетного фанкойла фильтр и поддон доступны после снятия декоративной панели (занимает 2 минуты). У канального нужно открывать ревизионный люк или лезть в технический шкаф, что часто делают раз в полгода. По стоимости сопоставимые модели канального типа обычно на 15–20% дороже кассетных из-за более мощного вентилятора и усиленного корпуса. При выборе ориентируются на конфигурацию комнаты: если есть подвесной потолок и нужно закрыть одну зону - берут кассетный. Если нужно раздать воздух в коридор и две смежные комнаты - только канальный.

Принцип работы фанкойла на охлаждение и обогрев

В режиме охлаждения по трубам фанкойла циркулирует ледяная вода (7–12°C) от чиллера. Вентилятор прогоняет через теплообменник тёплый комнатный воздух. Вода забирает избыточное тепло, температура воздуха падает, а влага конденсируется на холодных рёбрах - это нормально. Образовавшийся конденсат стекает в поддон и удаляется в канализацию или специальный контейнер. Важно, чтобы дренаж был смонтирован с уклоном не менее 1%, иначе вода застаивается, появляются плесень и неприятный запах. При обогреве (если чиллер работает как тепловой насос или используется котёл) в фанкойл подаётся горячая вода 40–60°C. Конденсат не выпадает, дренаж не задействован. Теплообменник становится горячим, и воздух нагревается. При этом важно не превышать температуру воды выше 70–80°C, иначе алюминиевое оребрение может деформироваться, а пластиковый поддон - расплавиться.

Есть нюанс: многие пользователи удивляются, почему фанкойл не греет так же хорошо, как радиатор отопления. Дело в том, что стандартный фанкойл рассчитан на перепад температур Δt = 5–10°C между водой и воздухом. Если вода +50°C, то воздух на выходе будет около +35–40°C, что для помещения 22°C вполне достаточно. Но если дом плохо утеплён, нужно либо увеличивать расход воды, либо ставить дополнительный нагреватель. Некоторые модели фанкойлов оснащаются электрическими ТЭНами мощностью 1–3 кВт для резервного обогрева в межсезонье, пока чиллер не переключили на тёплую воду. Это удобно в регионах, где в апреле ночью ещё минус, а днём уже плюс.

Где применяются фанкойлы и когда они незаменимы

Системы «чиллер-фанкойл» доминируют в коммерческой и многоэтажной недвижимости. Типичные объекты: гостиницы любого класса, бизнес-центры класса B и выше, торгово-развлекательные комплексы, аэропорты, вокзалы, больницы с палатными отделениями, бассейны и фитнес-клубы. Почему? Потому что фреоновые VRF-системы имеют ограничение по длине трассы и количеству внутренних блоков (обычно до 64), а также требуют регистрации фреоновой комиссии при объёме заправки более определённого порога (в России - для R410A с 2020 года). Водяные системы лишены этих недостатков: можно подключить 300 фанкойлов, общая длина труб достигает 2 км. Кроме того, вода - безопасный теплоноситель, утечка не нанесёт вреда здоровью, в отличие от фреона в замкнутом пространстве.

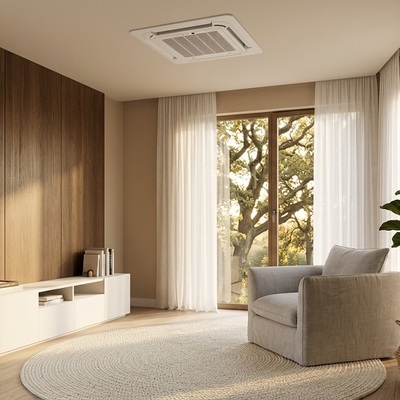

В частном доме фанкойлы встречаются реже, но иногда выбираются владельцами коттеджей от 400 м² с плавательным бассейном и гаражом. Например, чиллер устанавливают на улице (шумный, но не слышно в доме), а в каждой комнате монтируют кассетный или канальный фанкойл. К плюсам относят отсутствие наружных блоков на стенах, возможность легко добавлять новые комнаты и использовать общую гидравлику для тёплых полов (через смесительный узел). Минусы - высокая начальная стоимость (чиллер от 300 тысяч рублей, плюс трубы, насосы, автоматика) и сложность обслуживания. Но если есть свой мастер HVAC, эта схема может быть надёжнее двух сплит-систем, которые регулярно выходят из строя из-за нестабильного напряжения.

Преимущества и ограничения фанкойльных систем

Начнём с сильных сторон. Первое - модульность и масштабируемость. Добавить новый фанкойл можно без остановки всей системы, просто врезавшись в магистраль. Второе - безопасность, нет высокого давления, в водяном контуре максимум 4–8 бар. Третье - энергоэффективность при большой нагрузке. Один мощный чиллер с центробежным компрессором имеет COP (коэффициент преобразования) до 5–6, тогда как у мультисплит-системы суммарный COP падает при длинных трассах. Четвёртое - возможность использования дешёвых источников тепла: газовый котёл, тепловой насос вода-вода, солнечные коллекторы. И пятое - эстетика: на фасаде нет десятков внешних блоков.

Но есть и ограничения. Фанкойлы требуют регулярного обслуживания: чистка фильтров, проверка клапанов, удаление воздуха из системы. Раз в 2–3 года нужно промывать теплообменники химическим раствором из-за накипи (если вода жёсткая). Кроме того, водяные системы инерционны: изменение температуры происходит медленнее, чем у фреоновых. Если нужно быстро охладить помещение с 30 до 22°C, фанкойл справится за 15–20 минут, а сплит-система - за 5–7. И последнее: в режиме охлаждения фанкойлы осушают воздух сильнее, чем хотелось бы. При длительной работе на малых оборотах вентилятора влажность может упасть ниже 30%, что вызывает сухость слизистых. Решается установкой увлажнителя или выбором модели с функцией удержания влаги (например, с переменным шагом оребрения).

Как выбрать фанкойл: ключевые параметры

Перед покупкой фанкойла нужно определить четыре основных характеристики. Первая - холодопроизводительность (кВт). Ориентировочный расчёт: на каждые 10 м² помещения с высотой потолков 2,5–2,7 м требуется 1 кВт холода при условии, что солнце не печёт в окна целый день. Если есть большие витрины или компьютерная техника, закладывается запас 20–30%. Вторая - воздухопроизводительность (м³/ч). Должна быть не менее 3–4-кратного обмена воздуха в час. Например, для комнаты 40 м² (объём 100 м³) нужно 300–400 м³/ч. Третий параметр - доступное статическое давление (Па). Если планируются воздуховоды длиной более 5 метров или с несколькими отводами, берут модель с давлением от 100 Па. Для прямой решётки на корпусе достаточно 30–50 Па. Четвёртый - уровень шума. Для спальни или переговорной ищут модели с заявленным шумом не более 30 дБ(A) на низкой скорости. Канальные варианты шумят сильнее (35–45 дБ), поэтому размещаются в отдельном помещении.

Также обращается внимание на исполнение: наличие дренажной помпы, тип фильтра (обычный или угольный), поддержка контроллером внешних датчиков CO₂ и присутствия. Для гостиничных номеров часто нужны модели с бесшумным ночным режимом и возможностью блокировки кнопок на пульте. Важно учитывать совместимость с чиллером: производители рекомендуют использовать фанкойлы и чиллеры одной марки (Daikin, McQuay, Carrier, Trane, Gree, Lessar и др.), чтобы протоколы управления и давление воды соответствовали. Но на практике при грамотном гидравлическом расчёте можно смешивать бренды, установив универсальный контроллер.

Перед покупкой следует проконсультироваться с проектировщиком. Фанкойл - не то устройство, которое можно выбрать «на глаз», как сплит-систему для квартиры. Ошибка в мощности или неверно подобранный клапан приведёт к постоянным срабатываниям автоматики, быстрому износу насосов и дискомфорту в помещении. Если всё же решено смонтировать систему самостоятельно, хотя бы заказывается тепловой расчёт комнат и гидравлический расчёт контура - это окупится экономией на доработках.

Итак, что такое фанкойл простыми словами? Это водяной конвектор с вентилятором, который охлаждает или греет воздух, получая энергию от внешнего источника. Идеален для больших зданий, где много комнат и важна архитектурная чистота фасадов. Для частного дома это решение подходит, если есть техническое помещение под чиллер и готовы к первоначальным вложениям. Почему в большинстве отелей летом не видно сплит-систем на стенах? Именно потому, что там установлены кассетные или канальные фанкойлы. Об этом известно не меньше профессионального инженера. Эта информация поможет сделать осознанный выбор. Пусть климат будет управляемым, предсказуемым и комфортным для всех, кто находится в помещении.
