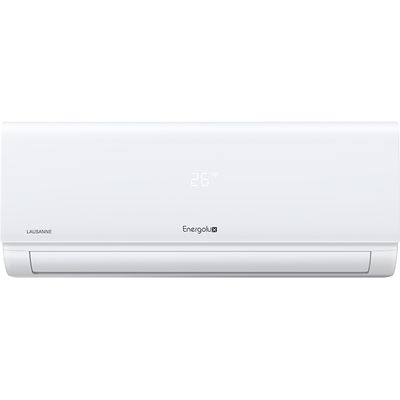

Как работает кондиционер и из чего состоит

Когда на улице жара, а в комнате душно, нажатие кнопки на пульте кондиционера кажется почти магией. Но за этой простотой скрывается изящный физический процесс, основанный на свойствах хладагента поглощать и отдавать тепло при смене агрегатного состояния. Понимание того, как устроен и функционирует этот прибор, помогает не только правильно его эксплуатировать, но и осознанно выбирать новую модель. Разберем последовательно все этапы: от устройства сплит-системы до того, как холодный воздух оказывается в помещении.

Из чего состоит кондиционер: основные узлы сплит-системы

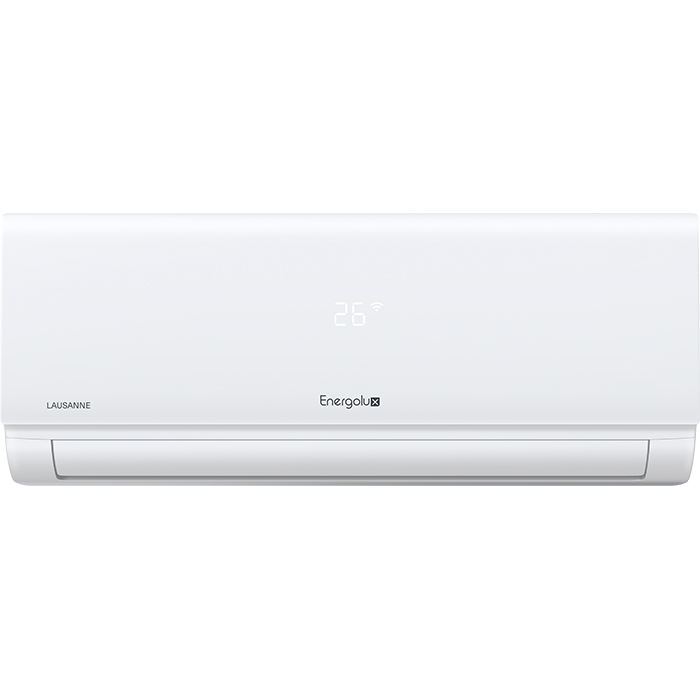

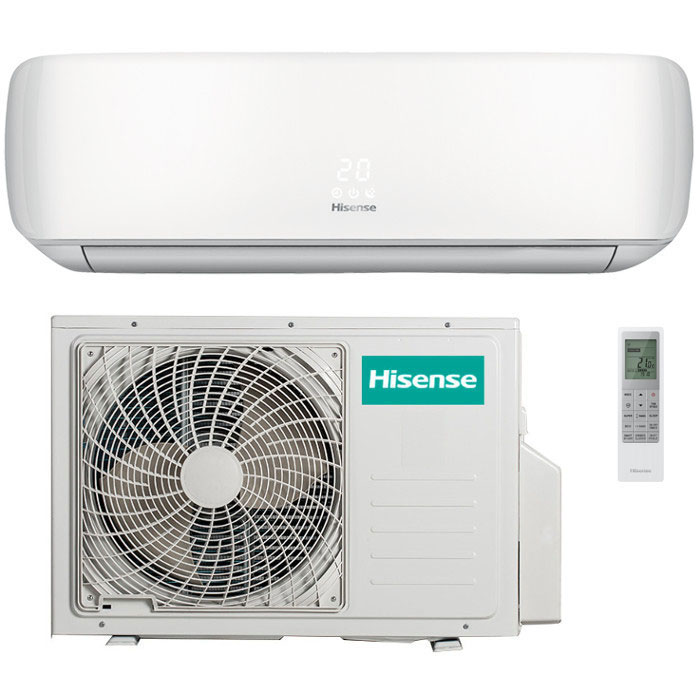

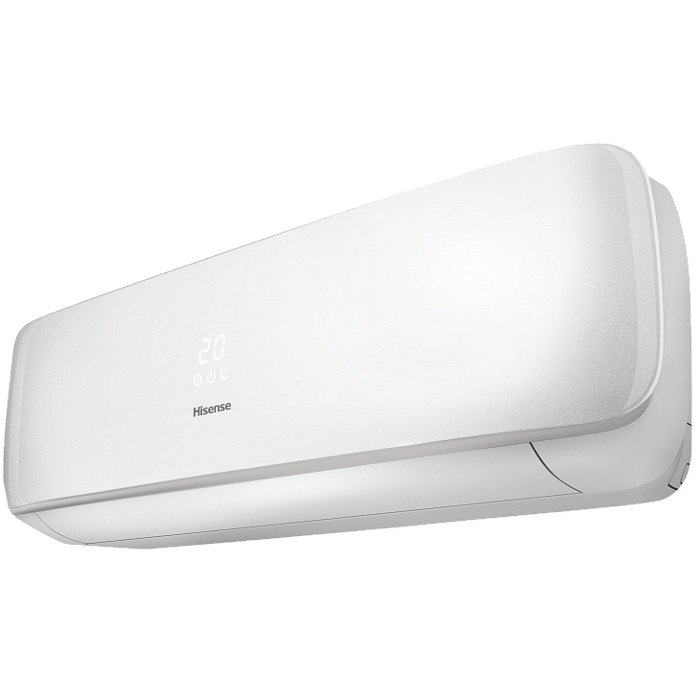

У современной сплит-системы имеется два блока - внутренний (монтируется в комнате) и наружный (выносится на балкон или фасад). Внутренний отвечает за забор тёплого воздуха из помещения, охлаждение и выдачу обратно. Внутри расположены:

• Теплообменник-испаритель - медный змеевик с алюминиевыми пластинами, по которому циркулирует жидкий хладагент.
• Вентилятор с несколькими скоростями вращения, прогоняющий воздух через испаритель.
• Фильтры грубой и (в некоторых моделях) тонкой очистки, задерживающие пыль и аллергены.
• Жалюзи с сервоприводами для изменения направления потока.
• Электронная плата управления, принимающая сигналы с пульта и от датчиков.

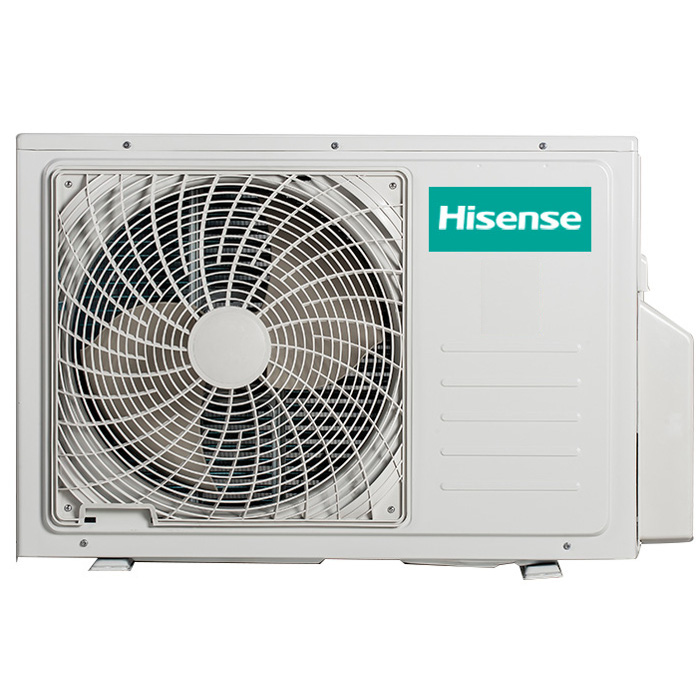

Наружный блок - «сердце» системы, где происходят основные термодинамические превращения. В нём скрываются:

• компрессор (сжимает газообразный фреон),
• конденсатор (отводит тепло на улицу),
• четырёхходовой клапан (переключает режимы «охлаждение»/«обогрев»),
• вентилятор для обдува конденсатора.

Соединяются блоки медными трубками в теплоизоляции, по которым циркулирует фреон, и электрическим кабелем. Дренажная трубка отводит конденсат - воду, выпадающую из воздуха при охлаждении.

Как работает кондиционер в квартире на охлаждение

Весь цикл начинается с того, что датчик температуры внутри блока фиксирует превышение заданного значения. Компрессор запускается и начинает сжимать газообразный фреон, поступающий из испарителя. При сжатии давление и температура резко повышаются - хладагент нагревается до 70–90°C. Этот горячий газ поступает в конденсатор наружного блока, а там обдувается уличным воздухом. Отдавая тепло окружающей среде, фреон конденсируется, превращаясь в жидкость, и стекает в ресивер (накопитель).

Далее жидкий хладагент под высоким давлением проходит через терморегулирующий вентиль (ТРВ) - крошечное отверстие, которое резко снижает давление. На выходе из вентиля фреон вскипает, превращаясь в холодный газожидкостный туман. Температура падает до 5–10°C. Этот холодный состав поступает в теплообменник внутреннего блока (испаритель). Вентилятор внутреннего блока прогоняет через испаритель комнатный воздух, который отдаёт тепло хладагенту. Сам фреон при этом испаряется и засасывается обратно в компрессор. Цикл повторяется снова и снова.

Разница температур между воздухом на входе и выходе из внутреннего блока достигает 10–15°C. Если в комнате +30°C, из кондиционера пойдёт поток примерно +15...+18°C. Важно понимать: кондиционер не «вырабатывает» холод, а лишь переносит тепловую энергию из помещения на улицу. Каждый киловатт потреблённой электроэнергии позволяет «перекачать» 2,5–3,5 кВт тепла - это и есть принцип теплового насоса.

Почему кондиционер охлаждает, а не просто гонит воздух

Бытует ошибочное мнение, что кондиционер втягивает уличный воздух, обрабатывает его и затем подаёт внутрь. Если рассказать простыми словами, то на самом деле большинство бытовых сплит-систем функционируют на рециркуляции: они многократно прогоняют один и тот же комнатный воздух через теплообменник. Свежий воздух с улицы не поступает - только если не установлена отдельная приточная вентиляция или не куплена специальная модель с подмесом (такие стоят в разы дороже).

Ключевой элемент, позволяющий охлаждать, - изменение агрегатного состояния фреона. При испарении он забирает тепло, при конденсации - отдаёт. Это тот же принцип, что и в холодильнике, только там тепло выбрасывается в кухню, а здесь - на улицу. Компрессор создаёт разницу давлений: на стороне нагнетания (между компрессором и конденсатором) давление достигает 20–25 атмосфер, а на стороне всасывания (после ТРВ) - падает до 3–5 атмосфер. Благодаря этому перепаду фреон циркулирует непрерывно.

Ещё один важный нюанс: кондиционер сильно снижает влажность воздуха. Тёплый воздух, проходя через холодные трубки испарителя, не может удержать столько водяного пара - избыток конденсируется в виде капель на рёбрах теплообменника. Влага стекает в поддон и удаляется через дренажную трубку. В очень сухом климате это плюс, а в нормальном - может вызвать пересушивание слизистых, поэтому современные инверторные модели умеют поддерживать влажность на уровне 40–60%.

Что происходит во внешнем блоке и зачем нужен фреон

Наружный блок часто называют «шумным соседом», но без него работа невозможна. Главный узел - герметичный компрессор поршневого или спирального типа. Спиральные (скролл-компрессоры) тише и надёжнее, их ставят в инверторных моделях. При запуске компрессор создаёт на выходе давление порядка 20–25 бар, из-за чего фреон сильно нагревается. Далее горячий газ поступает в конденсатор - радиатор площадью в 2-3 раза больше, чем у испарителя. Вентилятор наружного блока интенсивно обдувает конденсатор, снимая излишки тепла. На выходе из конденсатора фреон становится жидким, но всё ещё горячим.

Фреон - это хладагент, специальная смесь, которая кипит при очень низких температурах (например, R410A закипает уже при -51°C). Благодаря этому свойству испаряться даже в сильный мороз, кондиционеры могут работать на обогрев при уличной температуре до -15...-25°C (у инверторных моделей). В бытовых системах используются озонобезопасные хладагенты четвёртого и пятого поколения (R410A, R32). Они не разрушают озоновый слой, но обладают парниковым эффектом, поэтому утечки недопустимы - их фиксируют специальные детекторы.

Терморегулирующий вентиль (ТРВ) может быть капиллярным (недорогой вариант, встречается в бюджетных моделях) или электронным (в инверторах, точнее дозирует количество фреона). После ТРВ давление резко падает, жидкость начинает кипеть прямо в трубопроводе, и в испаритель поступает уже холодная фреоновая «каша». Именно этот перепад давлений - ключ ко всему процессу. Если ТРВ выйдет из строя, кондиционер либо не охлаждает, либо перемерзает и покрывается льдом.

Как кондиционер осушает воздух и работает на обогрев

Осушение (dry mode) - это побочный эффект охлаждения, но многие производители выделяют его в отдельный режим. В данном режиме вентилятор внутреннего блока вращается медленно, а компрессор работает короткими циклами. Воздух движется через холодный испаритель, влага конденсируется, но сам воздух почти не охлаждается. Через час влажность в комнате может упасть с 80% до 50% при изменении температуры всего на 1–2 градуса. Режим полезен в дождливое лето и в межсезонье.

Режим обогрева реализован через четырёхходовой клапан, который меняет направление движения фреона. Теперь «испарителем» становится наружный блок, а «конденсатором» - внутренний. Компрессор сжимает холодный газ, поступивший с улицы, отчего он нагревается, затем тепло передаётся в комнату. Наружный блок при этом охлаждается настолько, что на его рёбрах может выпадать иней или лёд. Поэтому большинство систем оснащены автоматической оттайкой - датчик давления или температуры запускает кратковременный обратный цикл, чтобы растопить лёд.

Важно знать, что при работе на обогрев эффективность падает с понижением уличной температуры. При +5°C на улице кондиционер выдаст 3–4 кВт тепла на 1 кВт электричества. При -15°C этот коэффициент падает до 1,5–2. Многие дешёвые модели вообще перестают греть при -7...-10°C. Инверторные модели с усовершенствованным фреоновым контуром и инжекцией пара могут работать до -25°C, но их мощность всё равно снижается на 30–50%. Поэтому в регионах с суровыми зимами кондиционер стоит рассматривать как дополнительный, а не основной источник тепла.

Обычный кондиционер - это замкнутая фреоновая система, которая переносит тепло из комнаты на улицу (или наоборот) за счёт работы компрессора и изменения давления. Устройство не потребляет много электричества благодаря физическому эффекту фазового перехода. Понимание этих процессов помогает вовремя замечать неполадки: если кондиционер дует, но не холодит - вероятна утечка фреона или неисправность ТРВ. Если же он не включается вовсе - проблемы с электроникой или компрессором. Оборудование требует бережного отношения: раз в полгода чистить фильтры и раз в два года приглашать мастера для проверки давления и чистки теплообменников. Тогда климатический помощник отслужит положенные 7–10 лет.
