Тепловой насос – это оборудование, которое переносит тепло из холодной среды (воздуха, грунта или воды) в горячую – систему отопления здания. В отличие от газового котла или электроконвектора, он не производит тепло, а только перекачивает уже существующее. Такой подход позволяет получать от 3 до 5 кВт тепловой энергии на каждый киловатт затраченного электричества. Поэтому оборудование считается одним из самых экономичных и экологичных решений для частного дома. Отметим также, что для отопления загородного дома техника способна работать даже при -30°C на улице. В отличие от газового котла, данный насос не сжигает топливо, а только перекачивает уже существующее тепло. Это снижает выбросы углекислого газа и сокращает счета за электричество в 2–4 раза. Особенно актуален такой вариант в домах без магистрального газа. Мы подготовили для вас часть товаров из каталога:

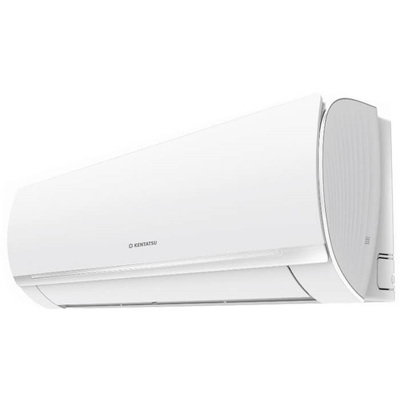

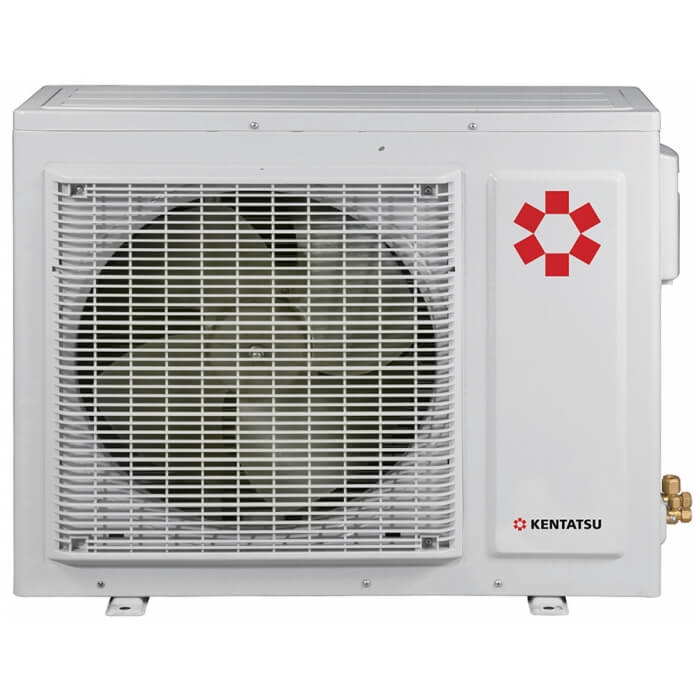

- Компрессор: инверторный
- Обслуживаемая площадь, м²: 50
- Мощность охлаждения, кВт: 5.45
- Уровень шума, Дб: 23/26/29

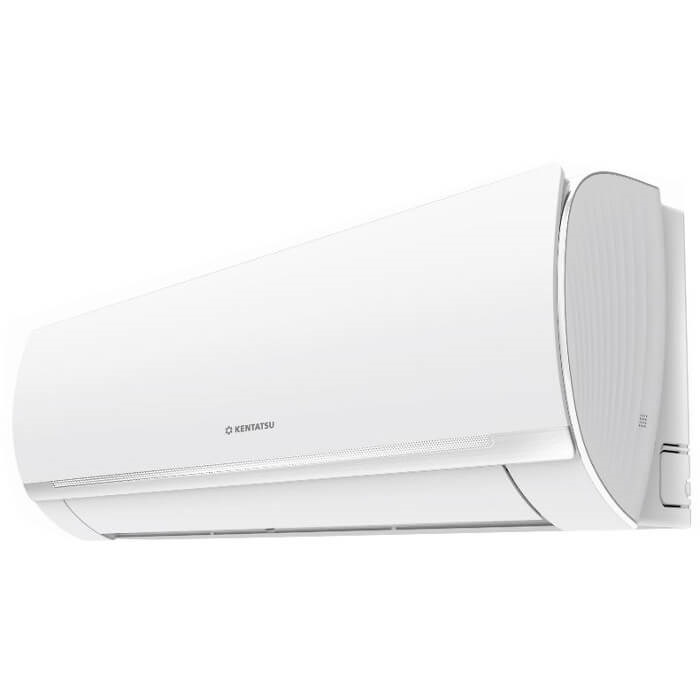

- Компрессор: инверторный
- Обслуживаемая площадь, м²: 35
- Мощность охлаждения, кВт: 3.66
- Уровень шума, Дб: 19/25/30

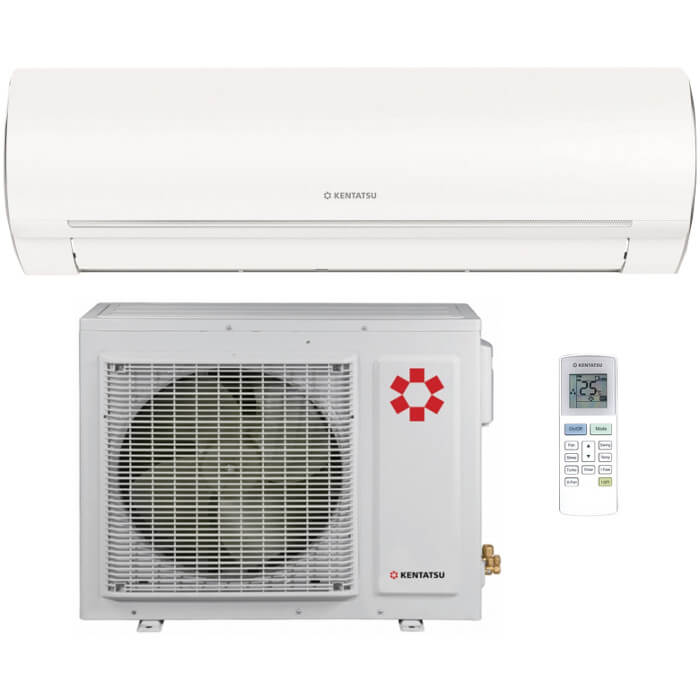

- Тепловой насос: Воздух-воздух
- Компрессор: инверторный
- Мощность нагревания, кВт: 3.0
- Мощность охлаждения, кВт: 2.7
- Тепловой насос: Воздух-воздух
- Компрессор: инверторный
- Мощность нагревания, кВт: 3.81
- Мощность охлаждения, кВт: 3.51
Принцип работы и устройство теплового насоса
Основные компоненты: компрессор, испаритель, конденсатор, ТРВ
Устройство теплового насоса включает четыре главных элемента. Испаритель забирает низкопотенциальное тепло из внешней среды (воздуха, грунта или воды). Хладагент (фреон) внутри испаряется при низкой температуре. Компрессор сжимает газ, повышая его давление и температуру до 60–80°C. В конденсаторе тепло передаётся теплоносителю системы отопления. Терморегулирующий вентиль (ТРВ) сбрасывает давление, и цикл повторяется.
Объяснение термодинамического цикла
Принцип работы теплового насоса для отопления дома основан на обратном цикле Карно. Как работает тепловой насос для отопления на примере системы «воздух-вода»: наружный блок вытягивает тепло из уличного воздуха даже при -30°C. Газообразный фреон сжимается компрессором, нагревается до +80°C и отдаёт энергию воде в конденсаторе. Тёплый теплоноситель поступает в радиаторы или тёплые полы. Остывший хладагент расширяется и снова готов забирать энергию. Простыми словами – это «перекачка» тепла из холода в тепло.
Виды тепловых насосов и их особенности
Виды тепловых насосов для отопления загородного дома классифицируются по источнику низкопотенциальной энергии. Принцип работы «воздух-вода»: забирает тепло уличного воздуха, подходит для большинства регионов. Геотермальный тепловой насос (грунт-вода) использует энергию земли через горизонтальные коллекторы или вертикальные зонды, стабилен при любых морозах. Вид «грунт-вода» аналогичен, но может работать с незамерзающей жидкостью. Система «вода-вода» забирает тепло из подземных вод или водоёма. Также существуют агрегаты «воздух-воздух» (похожи на сплит-системы) и абсорбционные модели (на газе или солнечной энергии). Выбор зависит от геологии участка, климата и бюджета.
Таблица по типам насоса для сравнения
| Тип насоса | Источник тепла | COP | Особенности |
|---|---|---|---|
| Воздух-вода | Наружный воздух | 3,0–4,0 | Доступен, падает эффективность при -15°C |
| Грунт-вода (геотермальный) | Грунт (зонды/коллекторы) | 4,0–5,0 | Стабильный, дорогой монтаж |
| Вода-вода | Подземные воды, водоём | 4,5–5,5 | Требуется наличие скважины |
| Воздух-воздух | Наружный воздух | 2,5–3,5 | Работает как кондиционер, без ГВС |
Ключевые показатели эффективности тепловых насосов
Коэффициент преобразования теплового насоса COP показывает отношение произведённого тепла к затраченной электроэнергии. Значение COP=4 означает, что на 1 кВт·ч электричества получается 4 кВт·ч тепла. При снижении уличной температуры у воздушных моделей COP падает с 4 при +7°C до 2 при -15°C. Сезонный коэффициент SCOP учитывает реальную работу за весь отопительный период. Классы энергоэффективности A+++ соответствуют SCOP выше 4,5. Чем выше эти показатели, тем экономичнее система.
Эффективность теплового насоса при низких температурах сильно зависит от типа. Геотермальные установки сохраняют COP на уровне 4 даже при -20°C на улице, так как температура грунта стабильна (+5…+10°C). Воздушные модели требуют дополнительного электрического нагревателя в сильные морозы. Современные инверторные технологии позволяют плавно регулировать мощность и работать в режиме охлаждения летом (реверсивный цикл).
Преимущества и недостатки использования теплового насоса
Преимущества и недостатки тепловых насосов для дома нужно взвесить перед покупкой. Плюсы: экономия до 70% по сравнению с прямым электрообогревом; экологичность (нет выбросов CO₂); долгий срок службы (20–25 лет); можно получить горячее водоснабжение (ГВС). Минусы: высокая стоимость оборудования и монтажа (от 500 тыс. до 1,5 млн руб.), шум наружного блока у воздушных моделей, снижение COP при сильных морозах. Отопление дома тепловым насосом окупается за 5–8 лет при грамотном расчёте теплопотерь.
- Экономия электроэнергии в 3–5 раз
- Отсутствие газовых труб и разрешений
- Совмещение с тёплыми полами и низкотемпературными радиаторами
- Тихая работа внутреннего блока (20–35 дБ)
- Возможность охлаждения летом через фанкойлы
Как выбрать тепловой насос для дома: основные критерии
При подборе оборудования сначала рассчитывают теплопотери здания. Для утеплённого дома площадью 200 м² потребуется тепловая мощность 8–10 кВт. Тепловой насос для частного дома лучше выбирать с инверторным управлением – он плавно регулирует производительность, повышая сезонную эффективность. Обратите внимание на максимальную температуру теплоносителя: для радиаторов нужно 55–65°C, для тёплых полов достаточно 35–45°C. В холодных регионах рекомендуют геотермальные системы или гибридные установки (тепловой насос + газовый котёл). Также важно учесть уровень шума наружного блока – для установки у соседского окна выбирайте модели с шумом до 50 дБ.
Как устроен тепловой насос - теперь понятно: компрессор, испаритель, конденсатор и ТРВ работают синхронно, извлекая энергию из земли, воды или воздуха. Разные виды позволяют подобрать оптимальный вариант под бюджет и условия участка. Несмотря на высокие стартовые вложения, такие системы дарят энергонезависимость и стабильное тепло. Пусть в вашем доме всегда будет уютно без огромных счетов за энергию.
