Что такое VRF и VRV системы кондиционирования
1. Чем отличается VRV от VRF: технические нюансы
Крупные объекты — офисные центры, гостиницы, торговые комплексы — требуют не нескольких отдельных сплит-систем, а единой сети, способной обслуживать десятки помещений с разными режимами. Здесь на помощь приходят VRF-системы и VRV-системы. Это мультизональное оборудование, которое позволяет одному наружному блоку управлять многими внутренними (до 50–64 штук). Разберемся, что скрывается за аббревиатурами, в чём отличие между VRV и VRF, а также как устроена их работа.
VRF (Variable Refrigerant Flow) — «переменный поток хладагента». VRV (Variable Refrigerant Volume) — «переменный объём хладагента». Технически это одно и то же: технология, при которой один внешний блок распределяет фреон между внутренними модулями, изменяя его расход в зависимости от потребностей каждой зоны. Термин VRV — торговая марка компании Daikin, тогда как VRF — общепринятое название, используемое остальными производителями (Mitsubishi Electric, Toshiba, LG и др.). Поэтому принципиальной разницы между VRV и VRF нет, различаются только бренды.

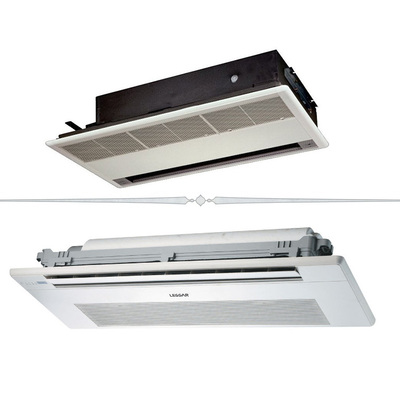

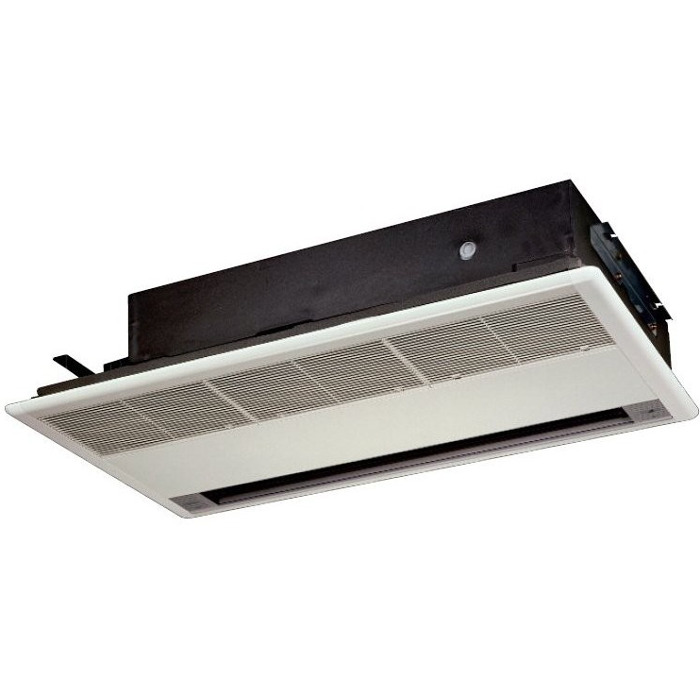

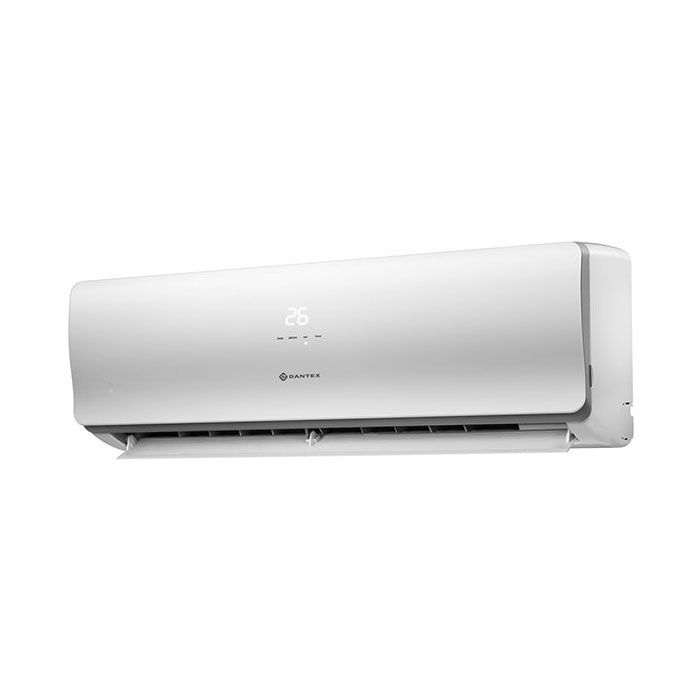

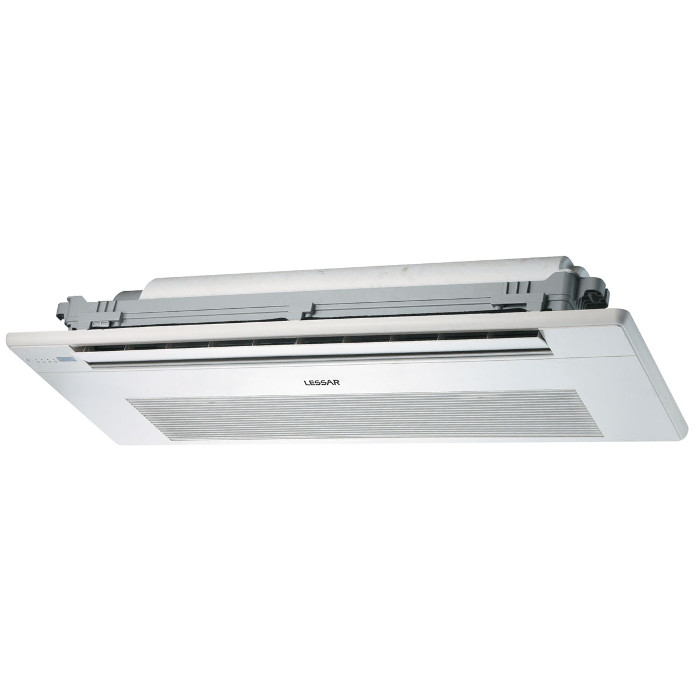

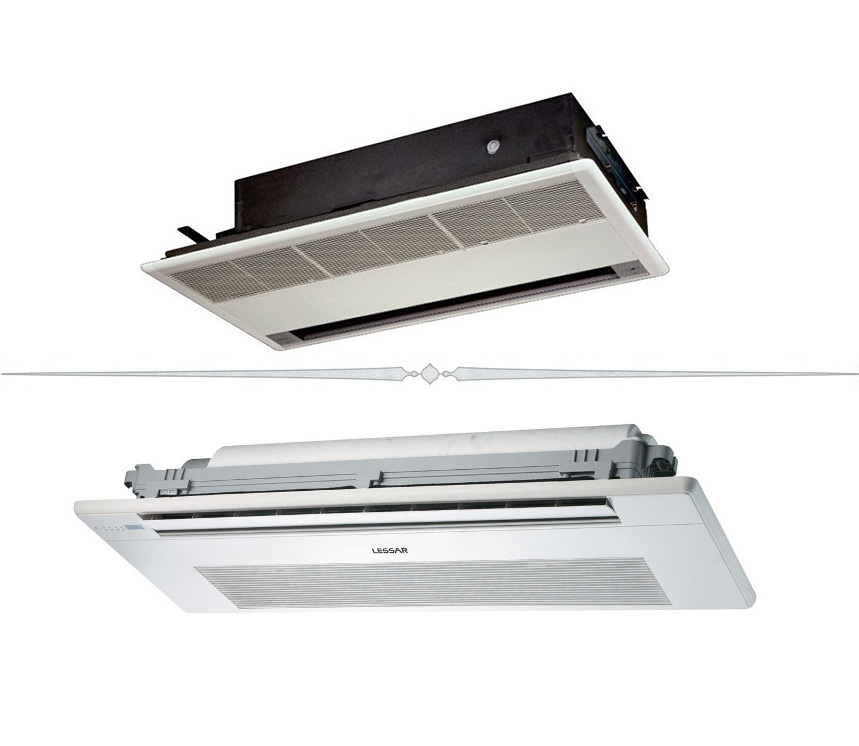

Такие системы называют мультизональными. Они способны одновременно охлаждать одни комнаты и нагревать другие, что невозможно в обычных сплит-системах. Хладагент подаётся по трубопроводам к внутренним блокам (настенным, кассетным, канальным), а компрессор во внешнем блоке плавно регулирует производительность.
Чем отличается VRV от VRF: технические нюансы
Если сравнивать VRV и VRF системы, отличия лежат скорее в маркетинге, чем в инженерии. Daikin первой запатентовала название VRV в 1982 году, и до сих пор использует его только для своего оборудования. Другие производители (Mitsubishi Electric, Energolux, Midea) применяют аббревиатуру VRF. С технической стороны оба варианта работают на одинаковых принципах: используют инверторный компрессор, электронные расширительные клапаны и сложное управление потоком фреона.
Однако некоторые эксперты отмечают незначительные различия: в системах VRV обычно применяется более точное регулирование объёма хладагента, а в VRF — регулирование расхода. Но на практике для пользователя разница незаметна. Гораздо важнее, что мультизональные системы бывают двухтрубными (только охлаждение или охлаждение/обогрев, но не одновременно) и трёхтрубными (одновременная работа разных зон). Выбирать стоит по конкретным задачам, а не по аббревиатуре.
Принцип работы мультизональной системы
Основа VRF/VRV — инверторный компрессор во внешнем блоке. Он меняет частоту вращения, адаптируя подачу фреона под суммарную нагрузку всех внутренних блоков. Электронные расширительные клапаны (ТРВ) в каждом внутреннем блоке дозируют количество хладагента, поступающего в теплообменник. Благодаря этому одни внутренние блоки работают в режиме охлаждения, другие — в режиме обогрева (в трёхтрубных системах), и при этом не требуются сложные клапаны переключения.
Управление осуществляется через центральный контроллер, который собирает данные с термостатов каждого помещения. Длина трасс между блоками может достигать 150–200 метров, а перепад высот — до 50 метров. Это позволяет размещать наружный блок на крыше, а внутренние — на любых этажах. Коэффициент энергоэффективности (EER/COP) у VRV/VRF систем обычно выше, чем у обычных сплит-систем, особенно при частичной нагрузке.
- один наружный блок на 20–60 внутренних
- длина коммуникаций до 1000 м, перепад высот до 50 м
- возможность одновременного охлаждения и нагрева
- плавное регулирование мощности от 10% до 100%
Где применяются VRF/VRV кондиционеры?
VRF и VRV системы используют там, где нужно централизованное климат-обеспечение с независимыми настройками в каждой комнате. Типичные объекты: бизнес-центры, торговые галереи, гостиницы, медицинские центры, рестораны. Также они подходят для больших коттеджей площадью от 300 м², где зонирование критически важно. Недостатки — высокая начальная стоимость (в 2–3 раза выше, чем набор отдельных сплитов) и сложность монтажа, требующая привлечения специалистов профильных компаний. При долгосрочной эксплуатации (10–15 лет) мультизональные кондиционеры окупаются за счёт энергоэффективности и гибкости управления.
