Монтаж вентиляции в офисе
Монтаж вентиляции в офисе под ключ — услуга Cityclimat в Москве и Московской области. Рассчитаем воздухообмен по рабочим зонам, подберём оборудование, выполним установку системы и настройку перед сдачей.
Для кабинетов, open space и переговорных
С учётом числа сотрудников и графика работы
Увязка с потолками и инженерными системами здания

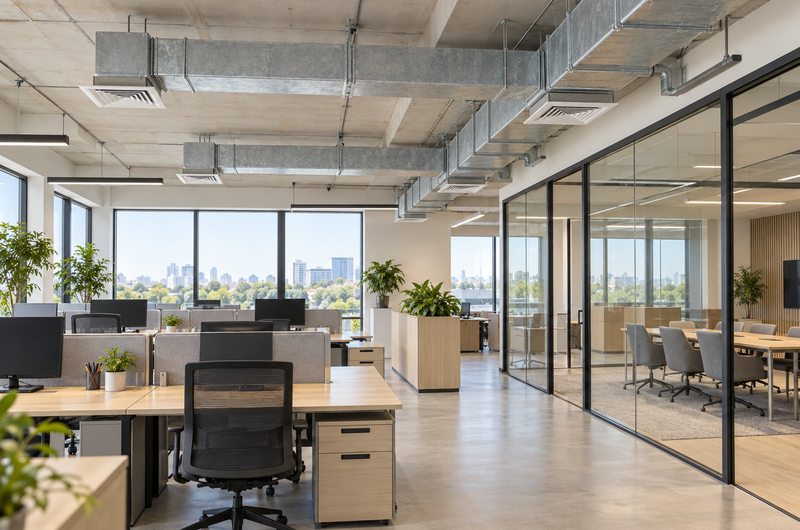

Иллюстрация. Способ прокладки воздуховодов выбираем под интерьер и условия объекта.
Разным помещениям нужен свой воздухообмен
Офисную вентиляцию подбираем по планировке и реальному использованию помещений. Для кабинета на несколько человек и плотно занятой переговорной одинакового расхода воздуха может быть недостаточно, даже если их площадь совпадает.
Кабинеты и open space
Учитываем рабочие места, график присутствия, расстановку мебели и перегородки. Распределяем приток так, чтобы он обслуживал рабочую зону.
Переговорные и залы
Рассчитываем на согласованное число участников. Предусматриваем подходящий режим для встреч и снижение нагрузки в свободное время, если это допускает проект.
Санузлы и вспомогательные зоны
Определяем удаление воздуха и направления перетоков. Мини-кухню, помещение печати и другие зоны оцениваем с учётом оборудования и выделений.
Какую вентиляцию установить в офисе
Подключение к системе здания
Проверяем выделенные расходы воздуха, доступный напор, точки подключения и график общей установки. Разрабатываем разводку внутри арендуемой площади.
Собственная приточная система
Организует подачу наружного воздуха с предусмотренной фильтрацией и нагревом. Одновременно проверяем вытяжку, чтобы обеспечить согласованный баланс.
Приточно-вытяжная система
Управляет подачей и удалением воздуха. По расчёту предусматриваем рекуперацию, нагрев, охлаждение притока и автоматику.
В отдельных помещениях возможны локальные решения, если это допускают размещение, шум и требования к воздухообмену. Выбор делаем после оценки всего офиса: один приточный прибор не всегда решает задачу нескольких изолированных кабинетов.
Что проверяем в существующем офисе
Документы и фактическое состояние
Изучаем доступные схемы, оборудование и настройки. Уточняем, какие системы принадлежат арендатору, а какие обслуживает управляющая компания.
Расходы и распределение
Проверяем подачу и удаление воздуха в согласованных точках, состояние фильтров, решёток, клапанов и доступных участков сети.
Причины жалоб
Сопоставляем духоту, запахи, шум или сквозняки с режимом работы и загрузкой. Причиной может быть настройка, загрязнение, новая перегородка или недостаточная производительность.
По результатам определяем необходимый объём: обслуживание и балансировку, замену отдельных элементов либо реконструкцию системы. Полная замена оборудования нужна не во всех случаях.
Что закладываем в проект вентиляции
Воздушный баланс
Расходы притока и вытяжки по помещениям, направления перетоков и режимы загрузки. Исходные данные включают сотрудников, посетителей и назначение зон.
Оборудование и сеть
Производительность, напор, фильтры, воздуховоды, регулирующие устройства и диффузоры. Проверяем сопротивление сети и акустические характеристики.
Смежные системы
Увязываем вентиляцию с кондиционированием, электропитанием, автоматикой, потолками и освещением. Предусматриваем доступ к обслуживаемым узлам.
Для офисов после перепланировки пересматриваем схему: новые кабинеты и переговорные могут оказаться отделены от существующего притока. Подбор только по общей площади не показывает, сколько воздуха получает каждая комната.
Что входит в монтаж вентиляции под ключ
Услуга включает согласованный объём проектирования, поставки, установки и пусконаладки. Перечень оборудования и работ фиксируем в смете до начала монтажа.
Подготовка и комплектация
Уточнение исходных данных, проектные решения, спецификация, поставка оборудования и материалов. Согласование доступа и строительной готовности.
Монтаж оборудования и сетей
Установка агрегатов, вентиляторов, воздуховодов, креплений, клапанов, решёток и диффузоров. Монтаж предусмотренной изоляции и шумоглушителей.
Подключение и запуск
Подключение согласованных коммуникаций и автоматики, регулировка сети, проверка режимов и передача документов.
Строительные проёмы, силовое питание, подъём оборудования, демонтаж и восстановление потолков указываем отдельно, если они необходимы. Это позволяет сравнивать предложения по одинаковому составу.
Установка вентиляции в бизнес-центре
До монтажа уточняем технические условия собственника или управляющей компании: точки подключения, доступные расходы и напоры, режим работы общих установок, допустимые места оборудования и порядок доступа.
Границы ответственности
Фиксируем, какие участки монтируем и обслуживаем, кто управляет общей системой и кто выполняет необходимые отключения.
Общие сети здания
Изменения подключений, шахт и общих участков согласуем заранее. Установка более мощного вентилятора без проверки сети может нарушить работу смежных зон.
Исполнительные документы
Состав комплекта для передачи заказчику и управляющей компании определяем до начала. Учитываем их требования к схемам, актам и результатам измерений.
Новый офис, ремонт или действующая площадка
До чистовой отделки
Согласуем трассы с потолками, освещением и кабельными лотками. Проверяем скрываемые участки до зашивки и защищаем сеть от строительной пыли.
После отделки
Обследуем доступное пространство, рассматриваем открытые воздуховоды или частичное вскрытие потолков. Объём восстановления определяем заранее.
В работающем офисе
Делим работы на согласованные зоны. Уточняем время шумных операций, защиту мебели и техники, необходимые отключения и готовность рабочих мест после этапа.
Возможность работ вечером или в выходные зависит от правил объекта и согласованного графика. Полное отсутствие ограничений для сотрудников без обследования не обещаем.
Воздух должен доходить до рабочих мест без лишнего шума
Подбираем размеры воздуховодов и распределителей, скорости воздуха, шумоглушители и крепления. Учитываем передачу звука между кабинетами по сети, особенно для переговорных. Решётка над столом не должна создавать постоянный направленный поток на сотрудника.
При скрытом монтаже оставляем доступ к фильтрам, клапанам, датчикам и другим обслуживаемым элементам. Декоративный потолок должен позволять обслуживать систему без регулярного демонтажа отделки.
Управление по расписанию и загрузке
Рабочий график
Согласуем режимы рабочего дня и нерабочего времени. Учитываем разные расписания кабинетов и помещений, которые используются дольше остальных.
Датчики и регулирование
При подходящей схеме регулируем расход по показаниям CO₂ или другим предусмотренным сигналам. Место датчика и алгоритм выбираем под обслуживаемую зону.
Контроль оборудования
Предусматриваем индикацию загрязнения фильтров, состояния вентиляторов и аварий. При необходимости согласуем связь с диспетчеризацией здания.
Датчик CO₂ помогает оценивать вентиляцию помещений, где основная переменная нагрузка связана с людьми, но не измеряет все загрязнения. Его показания не заменяют проект и измерение расходов воздуха.
Рекуперация и связь с кондиционированием
Рекуперация позволяет использовать часть тепла удаляемого воздуха для обработки приточного. При выборе учитываем режим работы, расходы, загрязнения, обслуживание и алгоритм защиты теплообменника зимой. Экономию оцениваем расчётом, а не универсальным процентом.
Вентиляция подаёт наружный воздух, а кондиционирование компенсирует теплопритоки. Обычная сплит-система не заменяет приток. Если предусматриваем охлаждение воздуха в вентиляционной установке, отдельно проверяем, покрывает ли оно нагрузку помещений. Серверную рассматриваем по её собственному режиму.
Канальный кондиционер для офиса с монтажом под ключ
Если вместе с вентиляцией требуется скрытое охлаждение рабочих помещений, предложим канальный кондиционер. Подберём оборудование, рассчитаем воздуховоды и решётки, согласуем их с потолками, освещением и другими инженерными сетями. Выполним установку и балансировку распределения воздуха с учётом расстановки рабочих мест.
Проверим потолочное пространство, возврат воздуха, отвод конденсата и сервисный доступ. Учтём тепло от сотрудников, компьютеров и остекления, предусмотрим меры по снижению шума. Для кабинетов и переговорных с разными графиками рассмотрим отдельные системы либо совместимое зональное управление.
Канальный кондиционер сам по себе не обеспечивает необходимый приток свежего воздуха. Согласуем охлаждение и вентиляцию при проектировании. Пришлите план офиса и требования управляющей компании — подготовим предложение на оборудование, монтаж и дальнейшее обслуживание.
От чего зависит стоимость монтажа
Загрузка и планировка
Количество рабочих мест и посетителей, переговорные, санузлы, площадь и высота, число независимых зон.
Состав системы
Производительность, обработка воздуха, рекуперация, фильтры, автоматика, акустическое решение и протяжённость сети.
Условия объекта
Доступ к шахтам и потолкам, сохранение существующих сетей, демонтаж, подъём оборудования и ограничения по времени работ.
В предложении разделяем проектирование, оборудование, материалы, монтаж и пусконаладку. Предварительную оценку подготовим по планам, окончательную смету — после уточнения технического решения и условий объекта. Стоимость за квадратный метр без состава работ не позволяет корректно сравнить варианты.
От заявки до настроенной системы
1. Исходные данные. Получаем план офиса, число сотрудников, график и описание существующей вентиляции.
2. Обследование и проект. Проверяем подключения и ограничения, рассчитываем расходы и согласуем схему.
3. Смета и график. Фиксируем комплектацию, этапы, поставки и зоны ответственности.
4. Установка. Монтируем оборудование и сеть, проверяем скрываемые участки до закрытия потолков.
5. Пусконаладка и сдача. Регулируем систему, проверяем параметры и передаём документы.
Что проверяем при сдаче и после запуска
Измеряем расходы притока и вытяжки в согласованных точках, регулируем сеть и сравниваем результаты с проектом. Проверяем команды управления и предусмотренные блокировки. Передаём согласованные исполнительные схемы, акты, документы на оборудование и результаты измерений.
Обслуживание включает контроль фильтров, вентиляторов, теплообменников, клапанов, автоматики и дренажа при его наличии. Периодичность выбираем по документации и условиям эксплуатации. После изменения планировки или увеличения штата повторно оцениваем воздухообмен.
Что желательно прислать инженеру
Вопросы о вентиляции офиса
Нужен расчёт вентиляции офиса?
Оставьте заявку на проектирование и монтаж вентиляции под ключ. Уточним загрузку помещений, условия подключения и график работ. Если есть планы или проект, специалист подскажет, как передать файлы.
